產品介紹

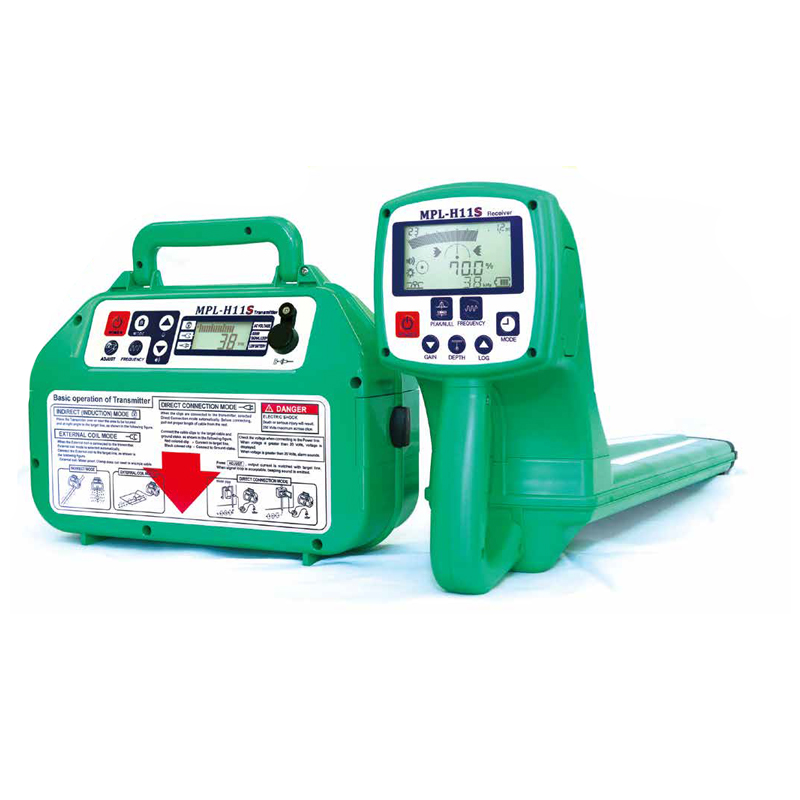

產品名稱:Takachiho地下管線探測儀MPL-H11S管線定位器(MPL-H11S)
品牌:日本Takachiho
產地:日本
型號:MPL-H11S
日本Takachiho品牌MPL-H11S型地下管線探測儀是使用電磁感應原理,差動線圈法對地下管道中的線進行探測和深度測量。
該設備是一種高性能數字測量設備,用于測量電纜/金屬管道從地面的位置和深度。對測量數據進行數字校正,實現了穩定、高精度的測量。
MPL-H11S管線探測儀測量方法原理
當電流流過埋地電纜/管道時,周圍會產生感應磁場。
埋管的位置、深度和電流值可以用地面接收器測量。
噪聲截止濾波器
提供從接收器正下方接收信號的功能,以減少周圍區域的噪音。
MPL-H11S管線探測儀產品特點:
1、準確度高
2、干擾過濾功能強
3、避免挖斷管線,誤差調整控制在負向
4、差動線圈手動固定平衡,避免誤差產生
5、利用差動線圈法定位與量測深度
6、模組式設計,維修簡易
7、三種量測模式
8、0-5米高精確度選項
MPL-H11S管線探測儀參數規格
輸出頻率 512HZ/9.5KHZ 38KHZ/80KHZ 雙頻:直測模式提供9.5KHZ和38KHZ
輸出功率 5watts**大 1watts**大在80KHZ模式下
傳輸模式 直接連接,感應,外部線圈
電池類型 8個LR20"D"size
電池壽命 直接連接:50小時(輸出4mA,68°F/20℃)
感應和外部線圈:20小時(50%輸出68°F/20℃)
電池狀態 低電力顯示于自動關機功能
螢幕顯示 背光液晶顯示頻
測量功能 Line Voltage:AC 0 TO 250V
工作溫度 -20℃至50℃/-4,68°F到122°F
材料 ABS,防塵,耐寒,防雨
外形尺寸 使用時:10.3"×12.4"×4.3"(261mm*314mm*110mm)
重量 7.9lbs(約3.6kg)
MPL-H11S管線探測儀接收器規格 :
主動頻率 512HZ/9.5KHZ 38KHZ/80KHZ
被動無線電 9KHZto33KHZ
被動功率 5次諧波:50/60HZ可選擇 3此諧波:100/120可選擇
測量模式 模式1:全測模式(含峰值模式與谷值模式的功能)
模式2:峰值模式(用于精確定位時)
模式3:谷值模式(用于簡易快速定位時)
數位水平儀 在接收器顯示幕上顯示水平
電流值 通過纜線的電流值以mA為單位顯示于顯示幕上
電池類型 6顆堿性電池LR6"AA">
電池壽命 24hours(68°F/20℃)
螢幕顯示 背光液晶顯示頻(750mm*430mm)
工作溫度 -20℃至50℃/-4,68°F到122°F
外形尺寸 26.0"×5.1"×10.6"(660*130*270mm|)
重量 約4.7bs(2.1公斤)含電池
數據記錄 可記錄400點深度于電流量測值
材質 ABS,防塵,耐寒,防雨
音頻輸出 內置喇叭或耳機(選擇)
測量精度(定位器在無噪聲干擾場所測試
6.6’(2.0m)...±2.5% 9.8’(3.0m)... ±25.0% 16.4'(5.0m)...±10.0%
