產品介紹
產品名稱：COSA Xentaur(深特) 露點變送器（HDT-LQ）
品牌：COSA Xentaur(深特)
產地：美國
型號：HDT-LQ
基于多年的專注研發和專有的科學突破，HDT-LQ 系列將 COSA Xentaur露點變送器 HDT 系列與 HTF™ 氧化鋁傳感器相結合。
HDT 系列露點變送器設計為緊湊、簡單且可靠的儀器，可連續監測空氣干燥器的性能、壓縮空氣質量和干燥氣體濕度，范圍從環境露點水平到低至 -100°C。
應用
適用于**具挑戰性條件的液態烴流 - 己烷、己烯、苯、混合物、復雜基質
油和潤滑劑
溶劑
制冷劑
XDT 系列變送器電子器件充分利用了**的微處理器技術，并提供了許多先進的智能功能。XDT 系列露點變送器具有可選的雙警報、模擬和數字輸出，可用作指示器、警報單元或控制器。
HTF™ 氧化鋁傳感器是多年深入研究的產物，經過全面的現場驗證，性能優于市場上的其他氧化鋁濕度傳感器。HTF™ 氧化鋁傳感器具有高均勻性。因此，傳感器可自由互換，無需工廠校準或更改 EPROMS，這是傳統氧化鋁傳感器所要求的。
測量理論
Al2O3 氧化物傳感器測量水蒸氣分壓 (PWVP) 的變化。他們遵循復雜的物理化學原理。亨利定律定義了 PWVP 與 PPMW 中的水濃度 (μg /g) 之間的關系。
亨利定律 PPMW(μg /g)=PWVP * K

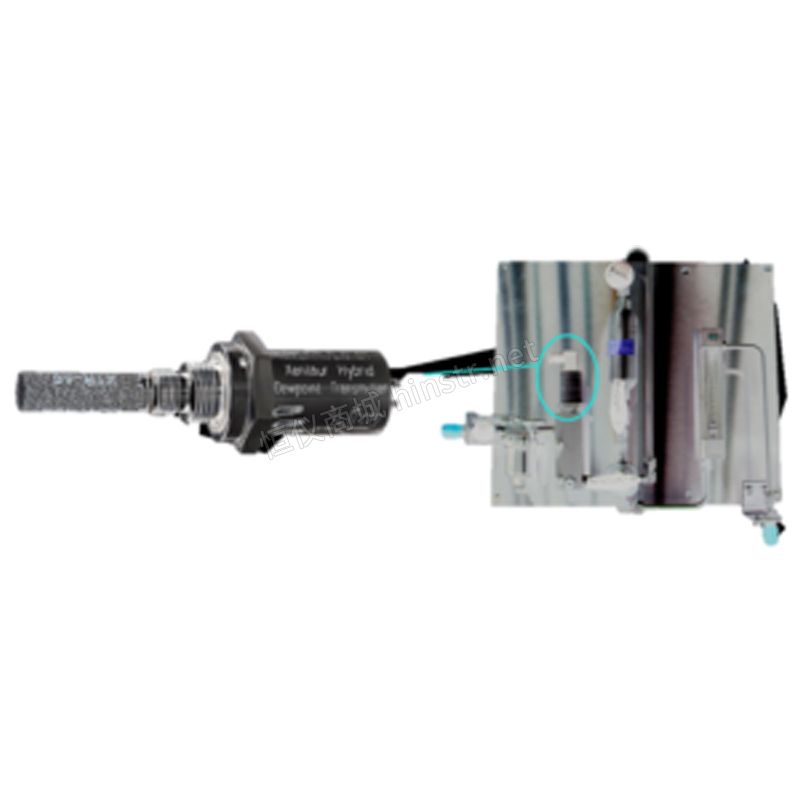

K 是亨利常數。該常數受樣品基質和溫度的影響。COSA Xentaur 開發了一個帶有集成“Grab”樣品的樣品系統，以促進在“真實”過程中測定 K。然后可以在常規基礎上使用樣本系統來驗證 K。
進行少量經驗測量所需的程序非常簡單。通過使用“抓取”樣本，可以輕松計算 K。這是在 2 個臨界濃度下完成的。然后將該數據合并到查找表中。該表是利用亨利定律理論完成的。通過使用這種方法，可以直接從傳感器測量 PPMW (ug/g)。
規格
HDT 是一種回路供電的 HART 露點變送器。
外殼：不銹鋼，IP66 NEMA 4X
尺寸和重量： ~1.25 英寸直徑。x ~5.68” 長，包括傳感器和連接器；0.5 磅
壓力操作范圍： 標準：500 PSI (34 bar)?？蛇x：5,000 PSI（340 巴）
工作溫度： 14°F 至 158°F（-10°C 至 +70°C）
機械連接： 14 mm x 1.25 mm 螺紋和 3/4”-16 螺紋
電氣連接：工業標準 9.4 毫米，4 針連接器。IP66 NEMA 4X
電纜： 兩芯電纜。分鐘。#24AWG; 電纜總長度 > 5000 ft min. #20AWG（電纜必須屏蔽以滿足 CE 要求）
電源要求： 5 至 28 VDC，儀器消耗 4-20mA，具體取決于測量的露點
輸入分辨率： 0.1°C 露點
指標：無
工程單位： °C(dp)、PMVP(mb)、PPMW(μg/g)
控制： HART 接口，用戶選擇存儲在 EEPROM 中
輸出：提供模擬和數字輸出
A. 儀器從電源汲取 4-20mA。4-20mA 與°C(dp) 成線性關系，范圍是可編程的。輸出分辨率為 0.1°C(dp) 或 ~ 0.25uA，以較大者為準。
B、儀器可通過調制4-20mA回路線路提供數字輸出。該接口由 HART 定義。在數字模式下，HDT 可以遠程操作，并且可以讀取露點和溫度（如果安裝了壓力，還可以讀取壓力）。在數字模式下，多個單元可以在同一環路電纜上作為多通道儀器運行。在此配置中，每個 HDT 僅消耗 4mA 電流，與測量的露點無關
警報：外部設備可以使用 4-20mA 信號來操作繼電器。此外，還提供了一個數字輸出引腳，可以在工廠（或專門配備的客戶）編程以提供露點警報指示。
隔離：傳感器和外殼以電流回路負側為參考
保修期：1 年

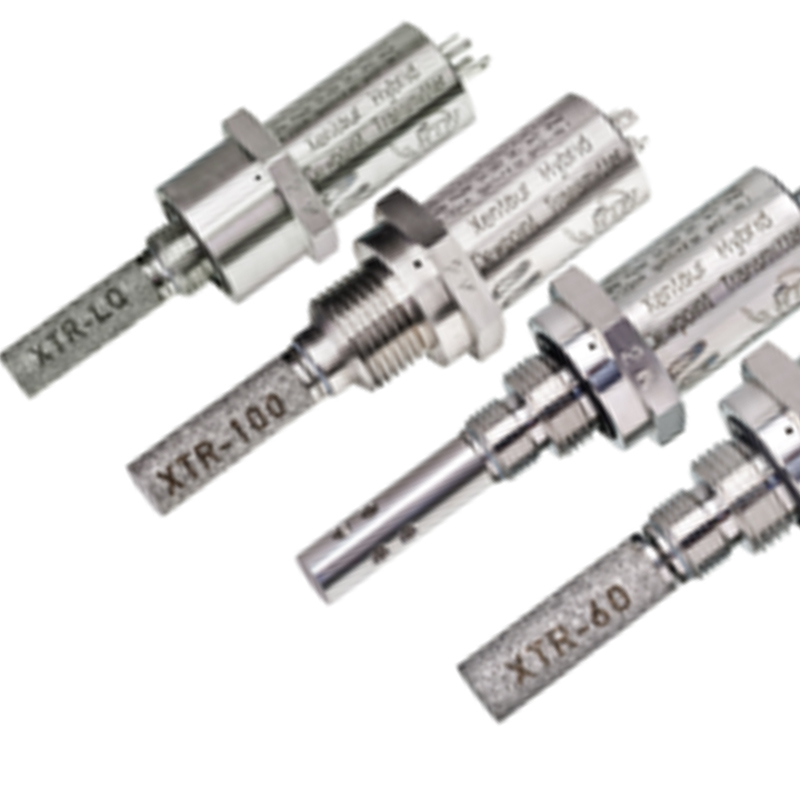

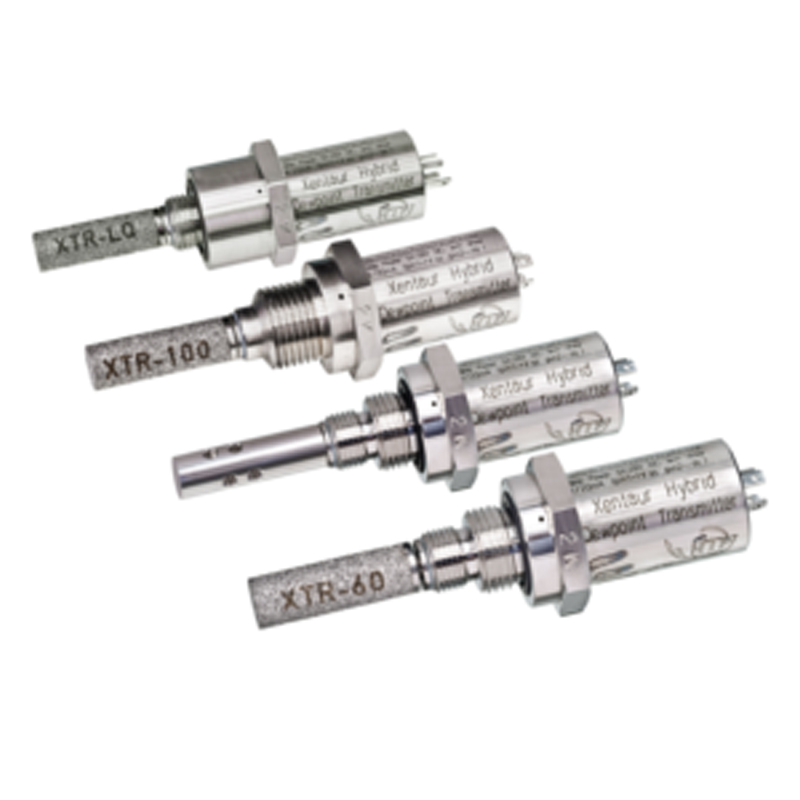

HTF露點傳感器元件XTR-LQ的規格
類型：超薄膜 (HTF) 高電容 Al2O3
露點范圍 XTR-LQ： -80°C 至 25°C
部分水蒸氣壓力范圍： 0.0005mb 至 31.65mb
電容： 5nF 至 225nF
精度： ±2°C(±3.6°F)for -100°C to 0°C
露點： ±3°C(±5.5°F)for 0°C to + +20°C
露點重復性： ±0.9°F(±0.5°C)
溫度范圍： +14°F 至 +158°F（-10°C 至 +70°C）
存儲溫度： -40°F 至 +176°F（-40°C 至 +80°C）
校準方式：全范圍溫度補償的多點校準表
