德國schmidt張力傳感器(TS1-200)

產品名稱：schmidt張力傳感器(TS1-200)
品牌：德國schmidt
產地：德國
型號：TS1-200

10 個張力范圍，
從 0 - 50 cN 到 0 - 50 daN
固定式電子張力傳感器，用于測量直徑**為約 2 毫米

具有不同輸出信號的用于電線和紡織行業連續張力測量的通用傳感器
張力計可快速輕松地安裝

德國schmidt張力傳感器(TS1-200)特殊功能

帶集成測量放大器和 1 % FS 高精度的張力傳感器 TS1
可根據應用提供不同的導輥
提供各種輸出信號：
– 模擬：0 – 1 V DC（標準），0 – 10 V DC（可選）
– 電流：4 – 20 mA（可選）
– 模擬 DMS：mV/V（可選）
在現有機器上輕松安裝，甚至是之后
操作員可輕松校準定制材料——需要進行調零和增益校準
測量原理 – 帶有高質量應變片電橋的稱重傳感器
帶機械過載保護的張力傳感器
注意：可應要求提供范圍廣泛的定制設計模型以及修改。有需求請聯系我們！

德國schmidt張力傳感器(TS1-200)標準功能

V 形槽導向滾輪，滾珠軸承安裝

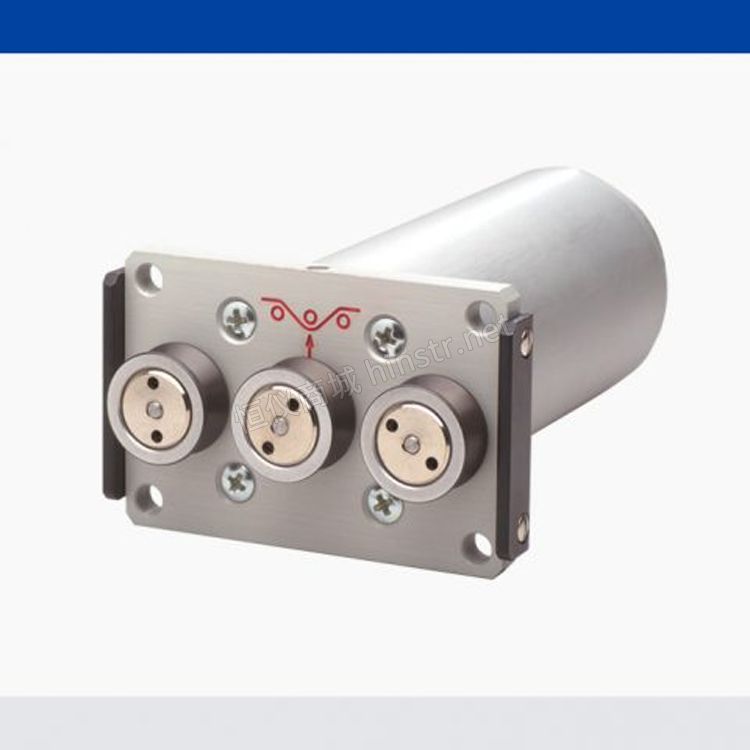

帶堅固鋁制外殼的張力傳感器 TS1
所需電源 +15…24 V DC（穩壓）
包含符合 EN 10204 指令 2.1 的證書
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告

德國schmidt張力傳感器(TS1-200)規格

型號：TS1-200
張力范圍：0 –200 牛頓
測量頭寬度：64 毫米
施密特校準材料：PA：0.12 毫米直徑
校準：根據 SCHMIDT 工廠程序
準確性：±1 % 滿量程和 ±1 數字
其他校準材料：±3%滿量程或更好
過載保護：張力范圍的 100%
測量原理：應變計電橋
測量輥撓度：**限度。0.5 毫米
固有頻率：約 500 Hz，取決于張力范圍
信號處理：模擬
溫度漂移：小于 ±0.05 % 滿量程/ºC
輸出信號：標準：0 – 1 V DC（模擬）阻抗：≥ 5 kΩ
選項：0 – 10 V DC（模擬）、4 – 20 mA（電流）或 mV/V (DMS)
阻尼 (fg)：標準：30 Hz（根據要求提供其他值）
溫度范圍：10 – 45 攝氏度
空氣濕度：85 % RH，**。
電源供應：+15…24 V DC，21 mA 規范
代碼 A3：**。50 mA 規范
代碼 A10：**。+5 V 直流電，**值 20 毫安調節
筑屋材料：鋁

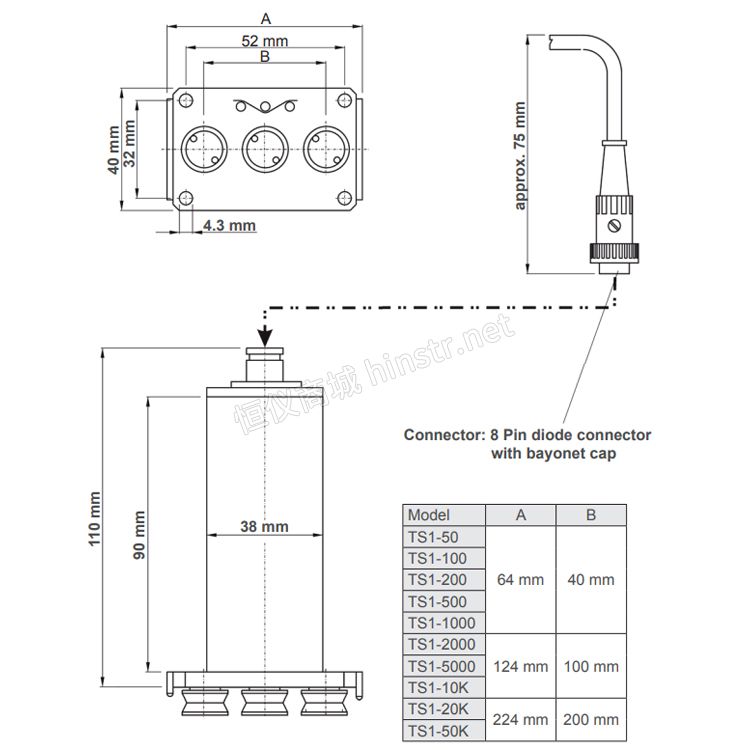

方面：查看尺寸
重量，凈重（毛重）：高達型號 TS1-1000 約。250 克（400 克）
型號 TS1-2000 到 TS1-10K 大約。280 克（430 克）
型號 TS1-20K 和 TS1-50K 大約。500 克（330 克）
