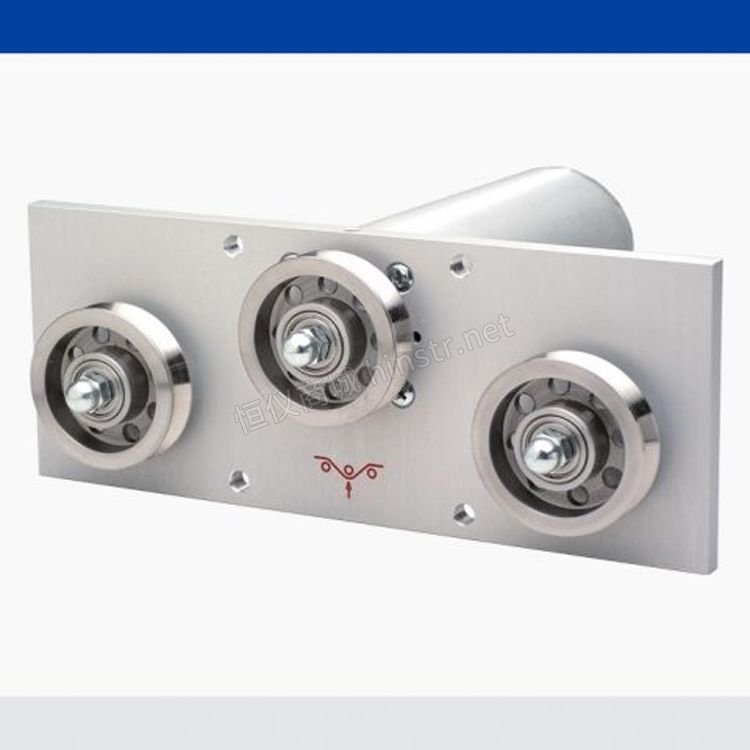

德國schmidt張力傳感器(TSH-5000)

產品名稱：schmidt張力傳感器(TSH-5000)
品牌：德國schmidt
產地：德國
型號：TSH-5000

6 種張力范圍，
從 0 - 1000 cN 到 0 - 50.00 daN
固定式電子張力傳感器，適用于直徑達 15 毫米的電線、細繩和電纜等柔性材料，以及寬度達 10 毫米的扁平材料

大型硬化導輥可**限度地減少材料偏斜
多功能張力傳感器，安裝快捷方便

德國schmidt張力傳感器(TSH-5000)特殊功能

帶集成測量放大器和高精度 1 % FS 的張力傳感器 TSH
裝有滾珠軸承的導輥，
– V 型槽（適用于** 4 mm Ø 的材料）
– U 型槽（適用于 3 至 15 mm Ø 的材料）
– 帶槽（適用于**寬度為 10 mm 的材料）
提供各種輸出信號：
– 模擬：0 – 1 V（標準），0 – 10 V（可選）
– 電流：4 – 20 mA（可選）
– 模擬 DMS：mV/V（可選）
在現有機器上輕松安裝，甚至是之后
操作員可輕松校準定制材料——需要進行調零和增益校準
測量原理 – 帶有高質量應變橋的稱重傳感器
帶機械過載保護的張力傳感器 TSH
注意：可應要求提供范圍廣泛的定制設計模型以及修改。有需求請聯系我們！

德國schmidt張力傳感器(TSH-5000)標準功能

帶堅固鋁制外殼的張力傳感器 TSH
所需電源 +15…24 V DC（穩壓）
包含符合 EN 10204 指令 2.1 的證書
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告

德國schmidt張力傳感器(TSH-5000)規格

型號：TSH-5000
張力范圍：0–5000 牛
測量頭寬度：200 毫米
施密特校準材料：PA：0.80毫米直徑
校準：根據 SCHMIDT 工廠程序
準確性：±1 % 滿量程和 ±1 數字
其他校準材料：±3 % 滿量程或更好
過載保護：張力范圍的 100%
測量原理：應變計電橋
測量輥撓度：**限度。0.5 毫米
固有頻率：約 500 Hz，取決于張力范圍
信號處理：模擬
溫度漂移：小于 ±0.05 % 滿量程/ºC
輸出信號：標準：0 – 1 V DC（模擬）阻抗：≥ 5 kΩ
選項：0 – 10 V DC（模擬）、4 – 20 mA（電流）或 mV/V (DMS)
阻尼 (fg)：標準：30 Hz（根據要求提供其他值）
溫度范圍：10 – 45 攝氏度
空氣濕度：85 % RH，**。
電源供應：+15…24 V DC，21 mA 規范
代碼 A3：**。50 mA 規范
代碼 A10：**。+5 V 直流電，**值 20 毫安調節
筑屋材料：鋁

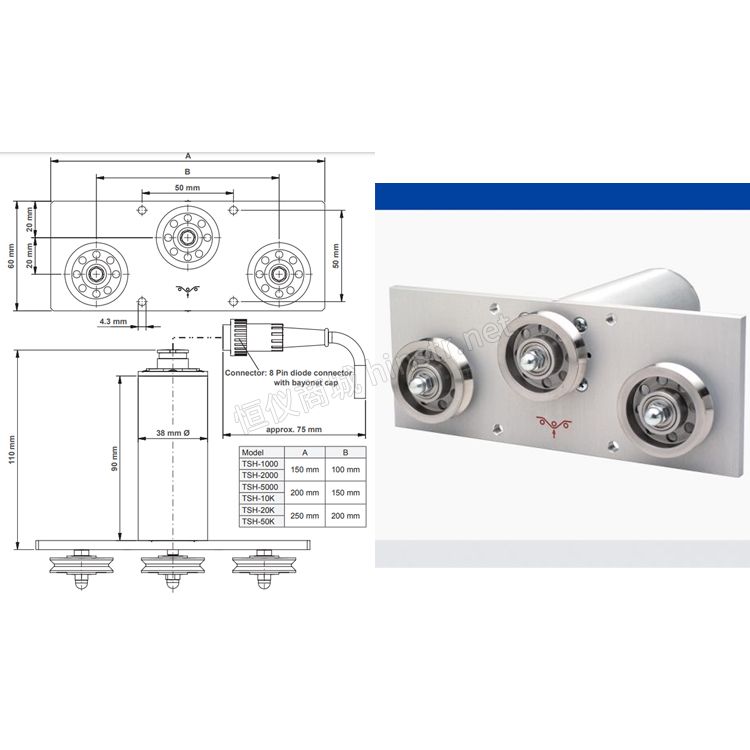

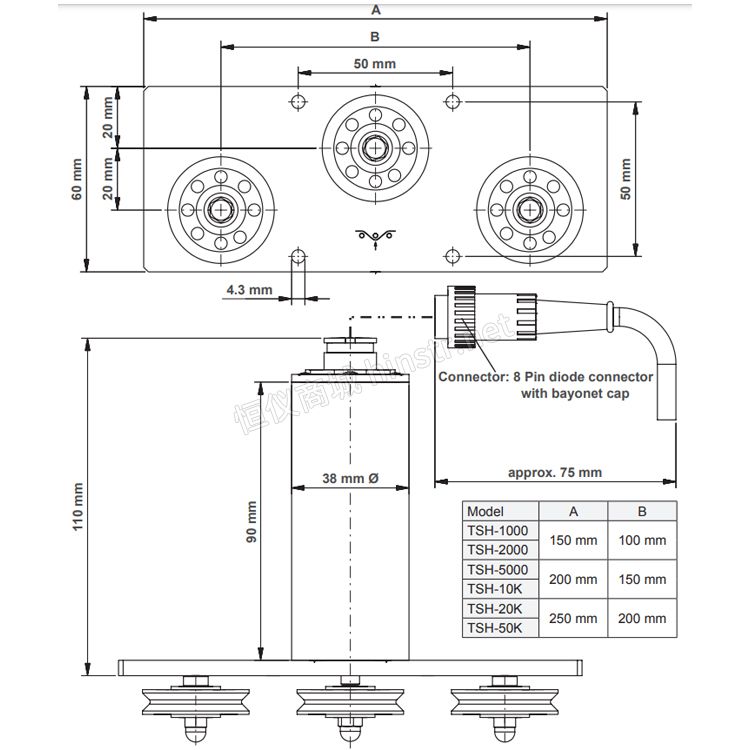

方面：查看尺寸
重量，凈重（毛重）：高達型號 TSH-2000 約。
約420 克（530 克）型號 TSH-5000 和 TSH-10K。
約450 克（600 克）型號 TSH-20K 和更高的張力范圍 490 克（650 克）
