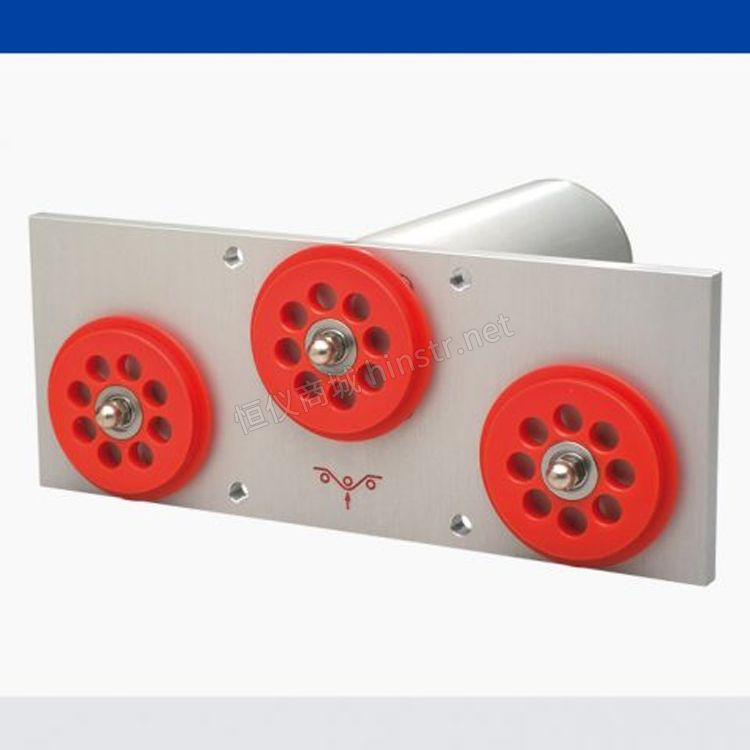

德國schmidt張力傳感器(TSL-50)

 產品名稱：schmidt張力傳感器(TSL-50)
品牌：德國schmidt
產地：德國
型號：TSL-50

5 種張力范圍，
從 0 - 50 cN 到 0 - 1000 cN
固定式電子張力傳感器，用于測量光纖、工業纖維等敏感材料。

大而平穩的導輥，帶 32 mm 凹槽 Ø，可**限度地減少材料偏斜
張力計可快速輕松地安裝

德國schmidt張力傳感器(TSL-50)特殊功能

帶集成測量放大器和 1 % FS 高精度的張力傳感器 TSL
大彎曲半徑，通過使用平滑運行的 V 形槽導輥、滾珠軸承安裝，可輕柔地處理敏感材料
提供各種輸出信號：
– 模擬：0 – 1 V DC（標準），0 – 10 V DC（可選）
– 電流：4 – 20 mA（可選）
– 模擬 DMS：mV/V（可選）
在現有機器上輕松安裝，甚至是之后
操作員可輕松校準定制材料——需要進行調零和增益校準
測量原理 – 帶有高質量應變橋的稱重傳感器
帶機械過載保護的張力傳感器 TSL

德國schmidt張力傳感器(TSL-50)標準功能

帶堅固鋁制外殼的張力傳感器 TSL
所需電源 +15…24 V DC（穩壓）
包含符合 EN 10204 指令 2.1 的證書
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告

德國schmidt張力傳感器(TSL-50)規格

型號：TSL-50
張力范圍：0–50牛
測量頭寬度：150毫米
施密特校準材料：PA：0.12毫米直徑
校準：根據 SCHMIDT 工廠程序
準確性：±1 % 滿量程和 ±1 digit
其他校準材料：±3 % 滿量程或更好
過載保護：張力范圍的 100%
測量原理：應變計電橋
測量輥撓度：**限度。0.5 毫米
固有頻率：約 500 Hz，取決于張力范圍
信號處理：模擬
溫度漂移：小于 ±0.05 % 滿量程/ºC
輸出信號：標準：0 – 1 V DC（模擬）阻抗：≥ 5 kΩ
選項：0 – 10 V DC（模擬）、4 -20 mA（電流）或 mV/V (DMS)
阻尼 (fg)：標準：30 Hz（根據要求提供其他值）
溫度范圍：10 – 45 攝氏度
空氣濕度：85 % RH，**。
電源供應：+15…24 V DC，21 mA 規范
代碼 A3：**。50 mA 規范
代碼 A10：**。+5 V 直流電，**值 20 毫安調節
筑屋材料：鋁

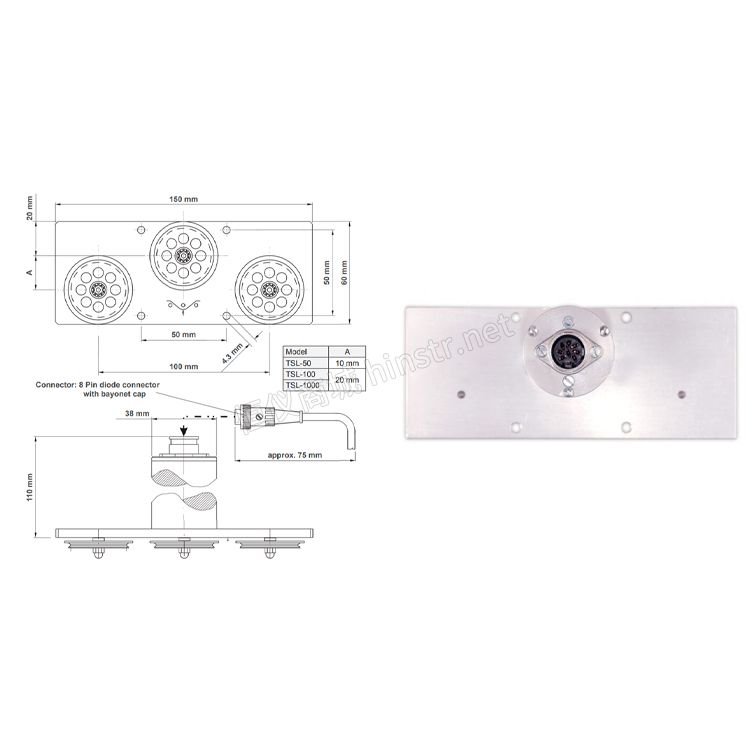

方面：查看尺寸
重量，凈重（毛重）：約 340 克（440 克）
