德國schmidt張力傳感器(TSB2-1000)

產品名稱：schmidt張力傳感器(TSB2-1000)
品牌：德國schmidt
產地：德國
型號：TSB2-1000

8 種張力范圍，
從 0 - 500 cN 到 0 - 100 daN
固定式電子張力傳感器，用于連續測量紡織帶、薄膜、箔、纖維束等的低張力和高張力。

帶輥，兩側支撐，寬度從 15 毫米到 100 毫米
張力傳感器，可快速輕松地安裝

德國schmidt張力傳感器(TSB2-1000)特殊功能

帶集成測量放大器和 1 % FS 高精度的張力傳感器 TSB2
根據應用，可提供從 15 毫米到 100 毫米的各種滾筒寬度。滾筒寬度應與被測材料的寬度相對應
提供各種輸出信號：
– 模擬：0 – 1 V DC（標準），0 – 10 V DC（可選）
– 電流：4 – 20 mA（可選）
– 模擬 DMS：mV/V（可選）
在現有機器上輕松安裝，甚至是之后
操作員可輕松校準定制材料——需要進行調零和增益校準
測量原理 – 帶有高質量應變片電橋的稱重傳感器

德國schmidt張力傳感器(TSB2-1000)標準功能

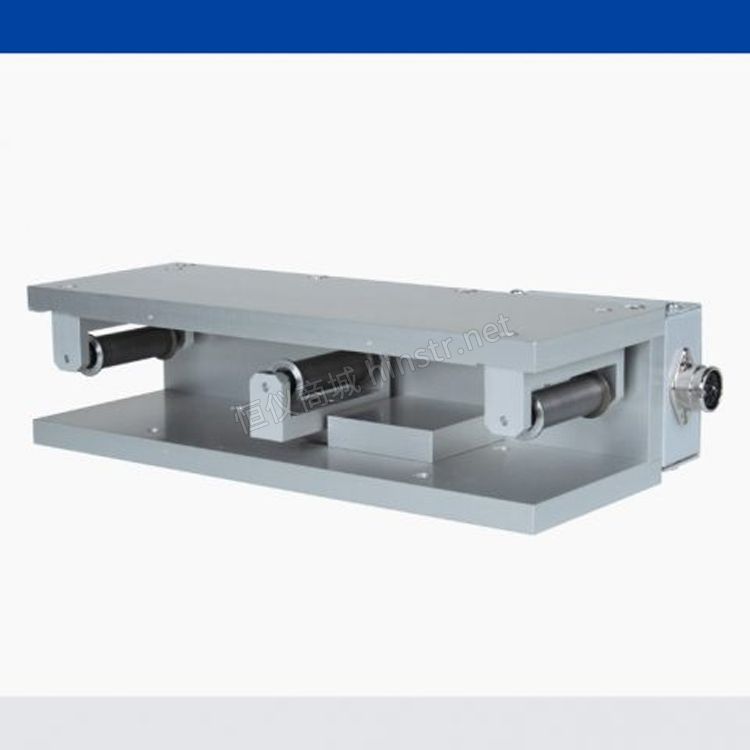

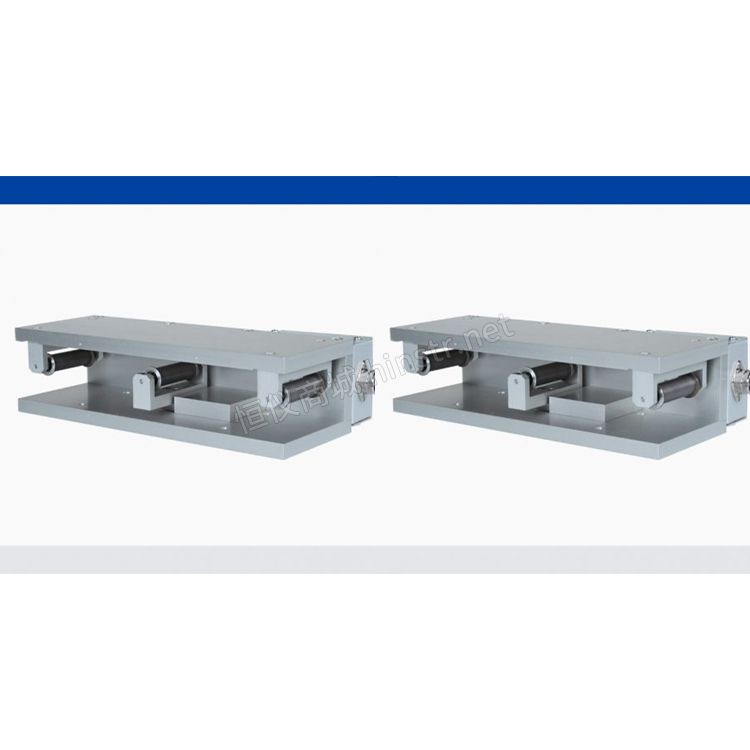

帶圓柱形帶輥的張力傳感器，安裝有滾珠軸承
帶堅固鋁制外殼的張力傳感器 TSB2
所需電源 +15…24 V DC（穩壓）
包含符合 EN 10204 指令 2.1 的證書
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告

德國schmidt張力傳感器(TSB2-1000)規格

型號：TSB2-1000
張力范圍：0–1000牛

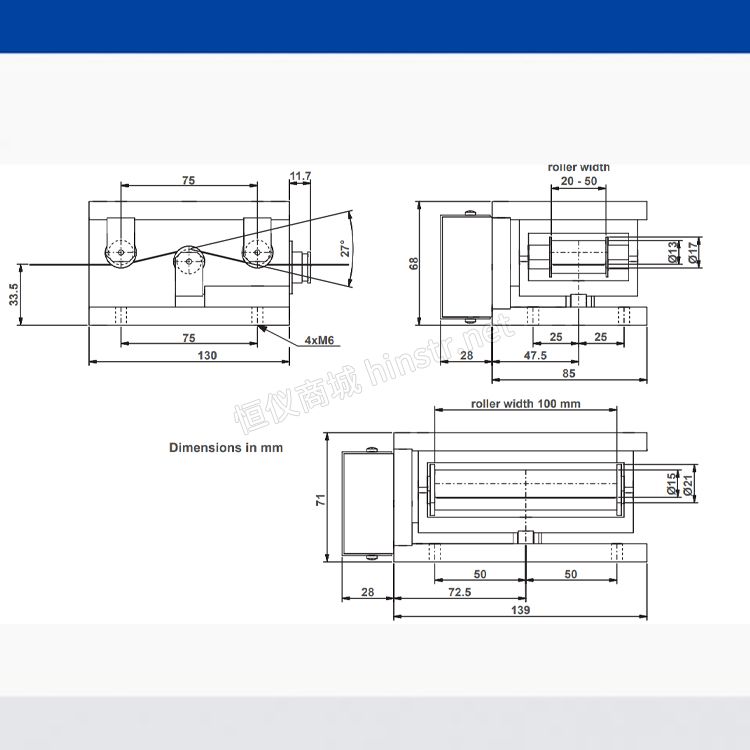

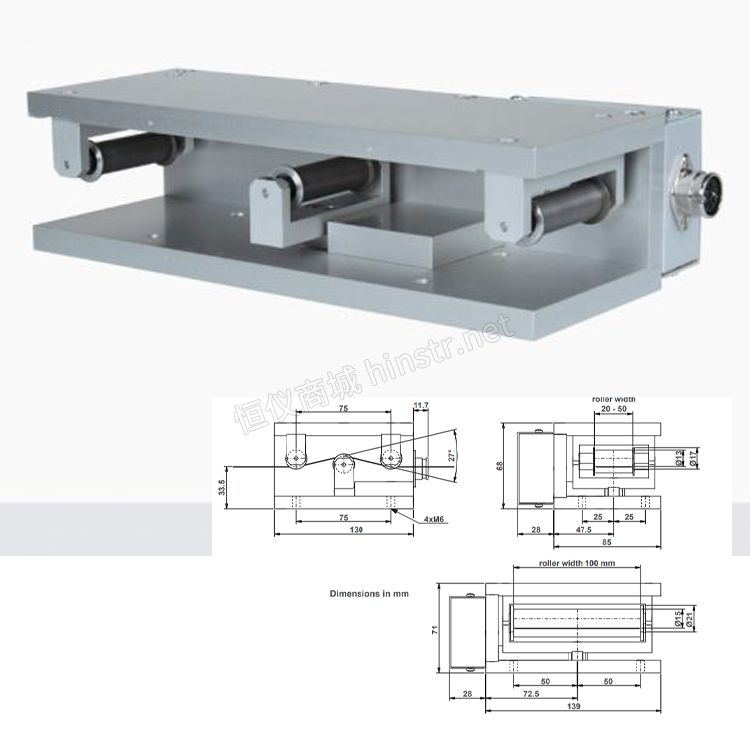

滾筒寬度：20、30、36、41、50、100 毫米
校準：根據 SCHMIDT 工廠程序
準確性：±1 % 滿量程和 ±1 數字
其他校準材料：±3 % 滿量程或更好
過載保護：張力范圍的 100%
測量原理：應變計電橋
測量輥撓度：**限度。0.5 毫米
固有頻率：約 500 Hz，取決于張力范圍
信號處理：模擬
溫度漂移：小于 ±0.05 % 滿量程/ºC
輸出信號：標準：0 – 1 V DC（模擬）阻抗：≥ 5 kΩ
選項：0 – 10 V DC（模擬）、4-20 mA（電流）或 mV/V (DMS)
阻尼 (fg)：標準：30 Hz（根據要求提供其他值）
溫度范圍：10 – 45 攝氏度
空氣濕度：85 % RH，**。
電源供應：+15…24 V DC，21 mA 規范
代碼 A3：**。50 mA 規范
代碼 A10：**。+5 V 直流電，**值 20 毫安調節
筑屋材料：鋁
重量，凈重（毛重）：例如 型號 TSB2-2000-50 約。1000 克（1400 克）
