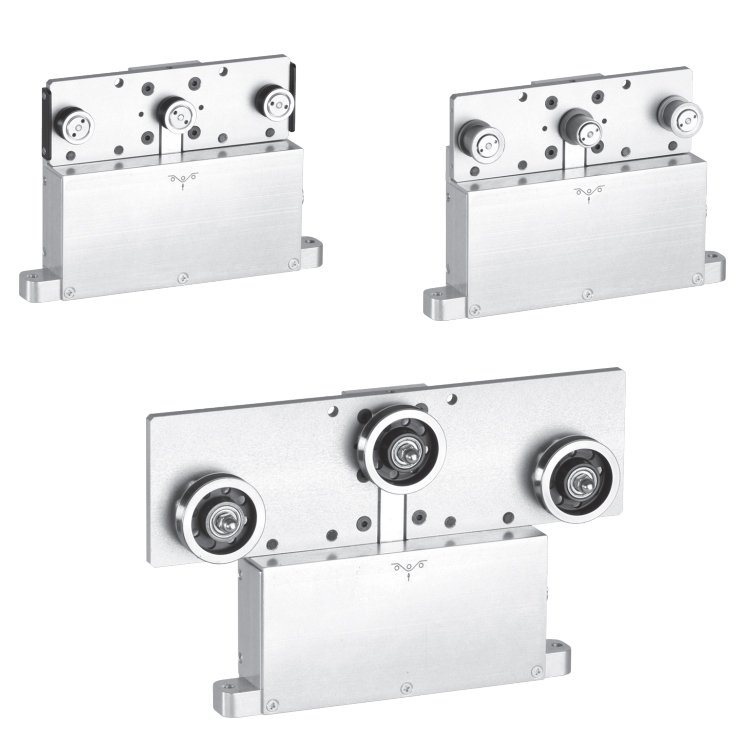

德國schmidt張力傳感器(MZB1-10K)

產品名稱：schmidt張力傳感器(MZB1-10K)
品牌：德國schmidt
產地：德國
型號：MZB1-10K

4 個張力范圍，
從 0 - 100 cN 到 0 - 1000 cN
固定式電子張力傳感器，用于測量平行運行的窄幅紡織帶、薄膜、箔等的張力。

用于連續測量**張力的緊湊型傳感器 滾筒寬度為 20 毫米
張力傳感器，可快速輕松地安裝

德國schmidt張力傳感器(MZB1-10K)特殊功能

小巧緊湊的外殼
帶集成測量放大器和 2 % FS 高精度的張力傳感器 MZ1
典型的材料路徑 -翹曲 3 個輥

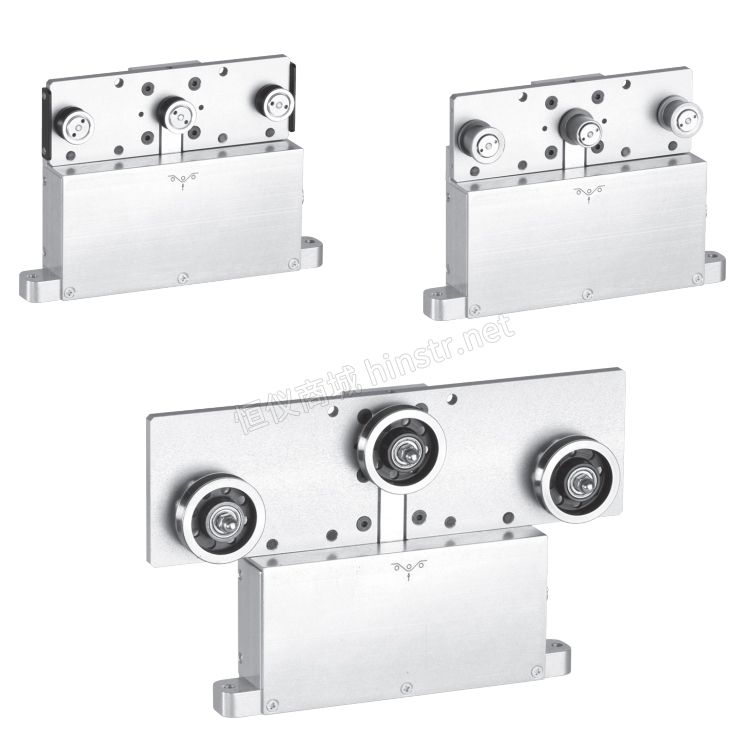

根據應用，可提供從 7 毫米到 20 毫米的各種滾筒寬度。滾筒寬度必須與待測材料的寬度相對應

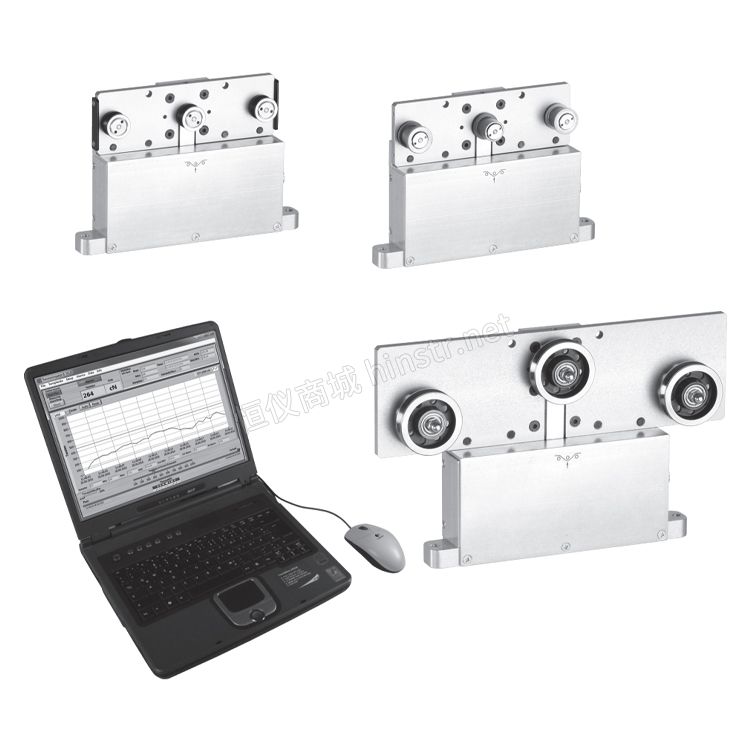

提供各種輸出信號：
– 模擬：0 – 1 V DC（標準），0 – 10 V DC（可選）
– 數字（可選）：USB、RS-232、RS-422 – 參見型號MZB1-422
– 電流： 4 – 20 毫安（可選）

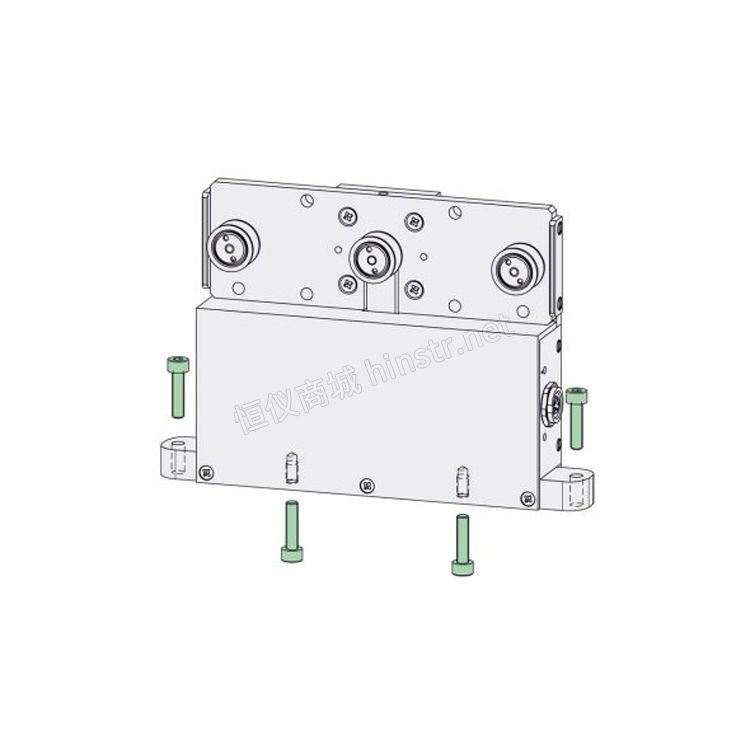

通用安裝可能性——易于安裝，即使是事后也可以安裝在現有機器上：

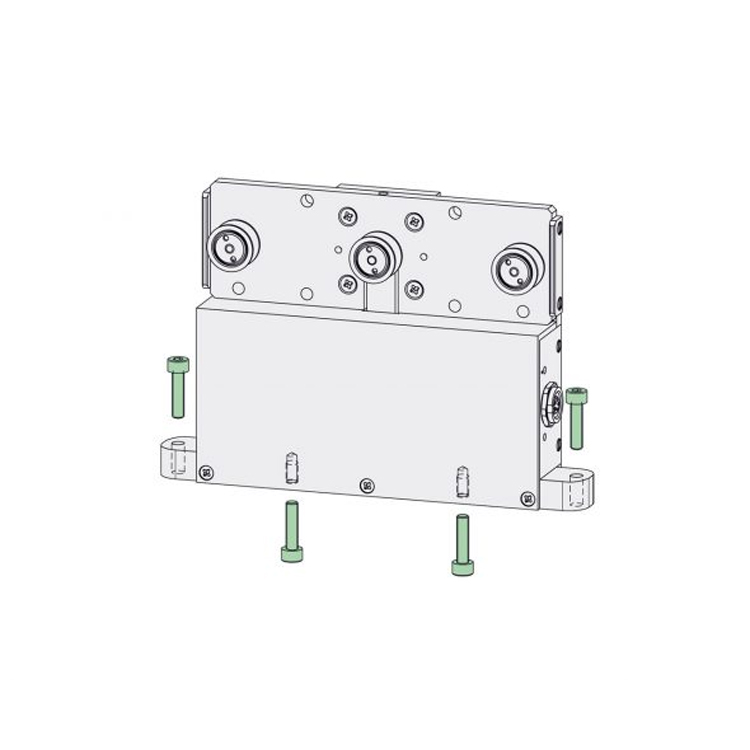

傳感器可以使用外殼體底部的兩個螺紋進行安裝?；蛘?，它可以固定在設備側面的兩個法蘭上。
操作員可輕松校準定制材料——需要進行調零和增益校準
測量原理 – 帶有高質量應變片電橋的稱重傳感器

德國schmidt張力傳感器(MZB1-10K)標準功能

帶滾輪，滾珠軸承安裝

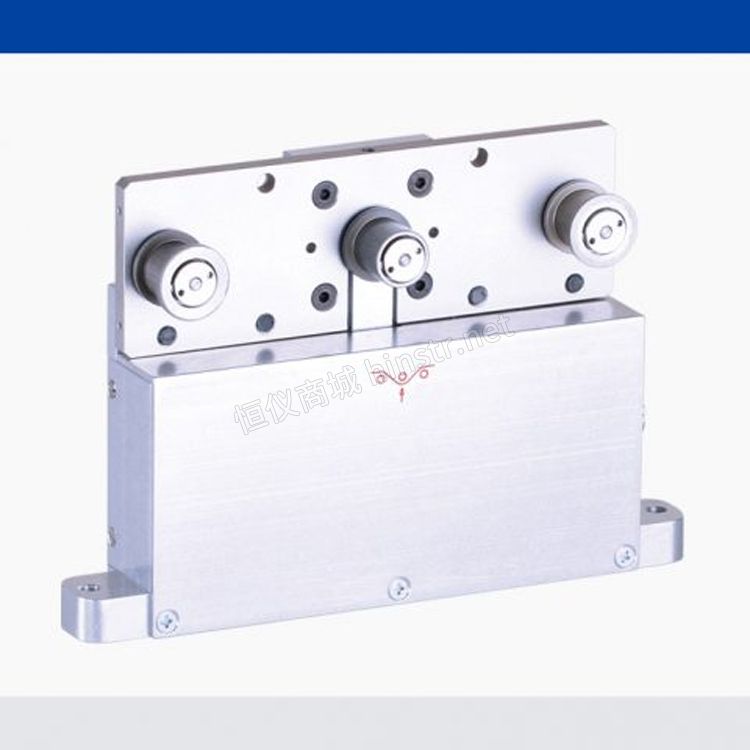

帶鋁制外殼的張力傳感器 MZB1
所需電源 +15…24 V DC（穩壓）
包含符合 EN 10204 指令 2.1 的證書
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告

德國schmidt張力傳感器(MZB1-10K)規格

型號：MZB1-10K
張力范圍：0–10丹
測量頭寬度：120毫米
滾筒寬度：7、10、15、20 毫米
校準：根據 SCHMIDT 工廠程序
準確性：±1.5 % 滿量程和 ±1 digit % 滿量程或更好
其他校準材料 ±3 % 滿量程或更好
過載保護：張力范圍的 100%
測量原理：應變計電橋
測量輥撓度：**限度。0.5 毫米
固有頻率：約 500 Hz，取決于張力范圍
信號處理：模擬（選項：數字）
溫度漂移：小于 ±0.05 % 滿量程/ºC
輸出信號：標準：0 – 1 V DC（模擬）阻抗：≥ 5 kΩ
選項：0 – 10 V DC（模擬），4 – 20 mA DC（電流）
選項數字：USB、RS-232 或 RS-422
阻尼 (fg)：標準：30 Hz（根據要求提供其他值）
溫度范圍：10 – 45 攝氏度
空氣濕度：85 % RH，**。
電源供應：+15…24 V 直流電，**值 21 mA（標準輸出）
代碼 A3：50 mA，代碼 422：50 mA，代碼 232：40 mA
筑屋材料：鋁

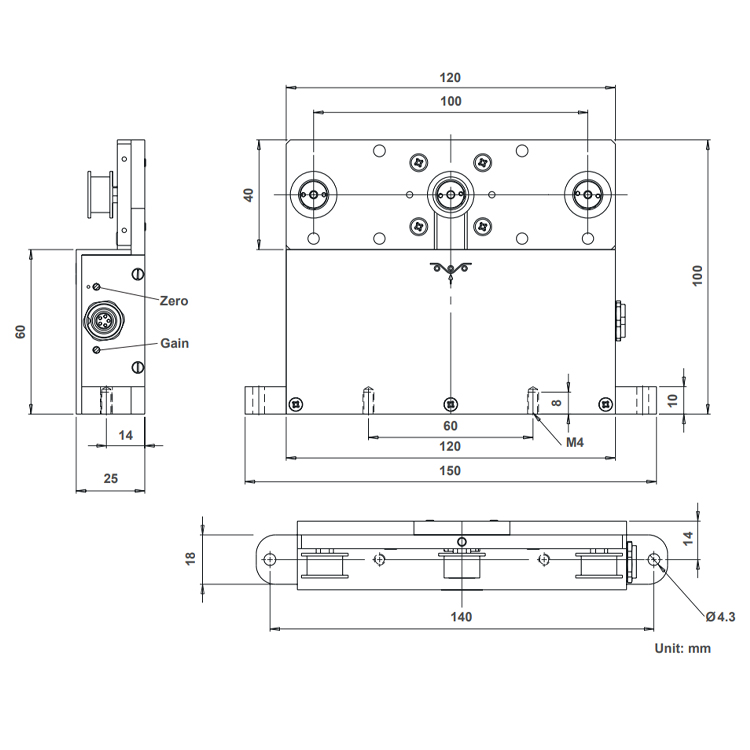

方面：查看尺寸
重量，凈重（毛重）：約 420 克（580 克）
