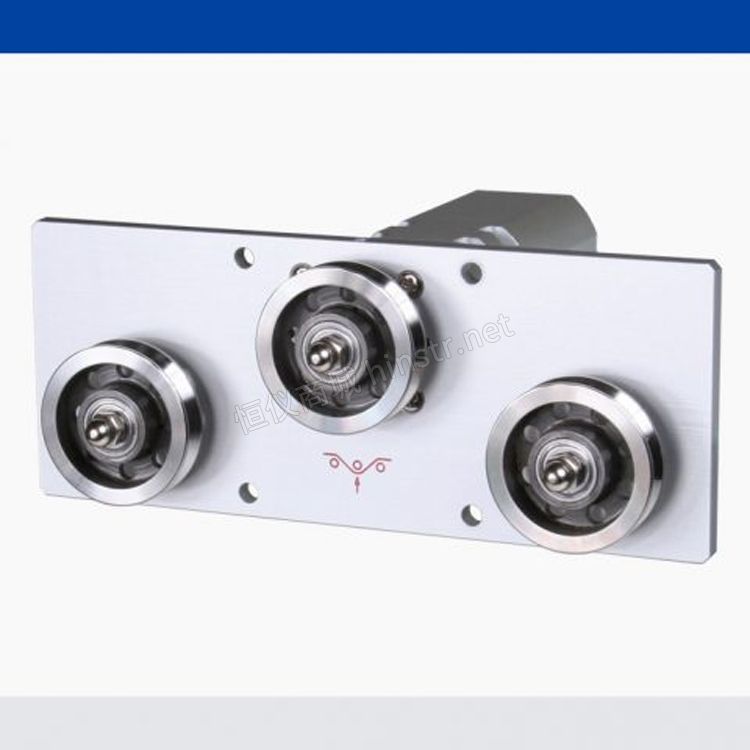

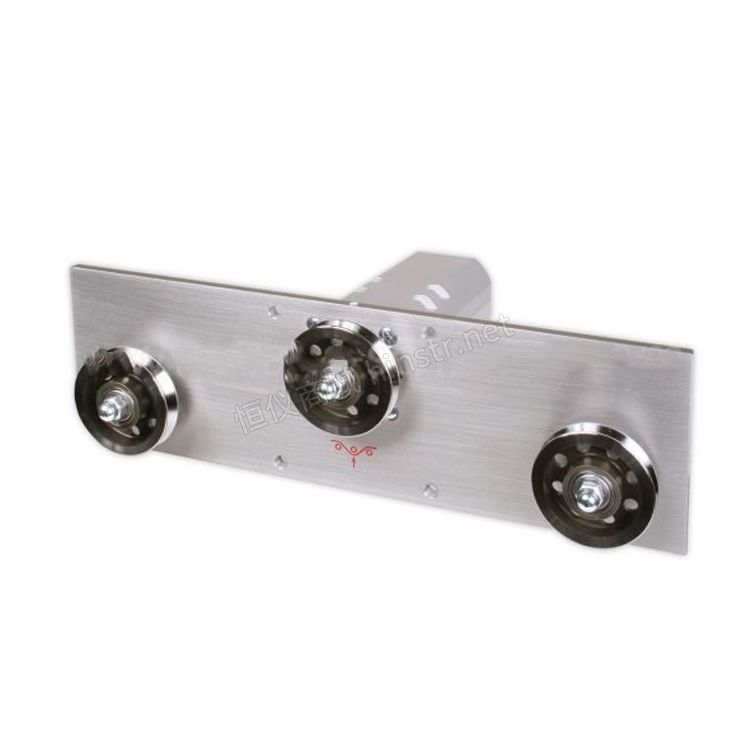

德國schmidt張力傳感器(FSH-1000)

 產品名稱：schmidt張力傳感器(FSH-1000)
品牌：德國schmidt
產地：德國
型號：FSH-1000

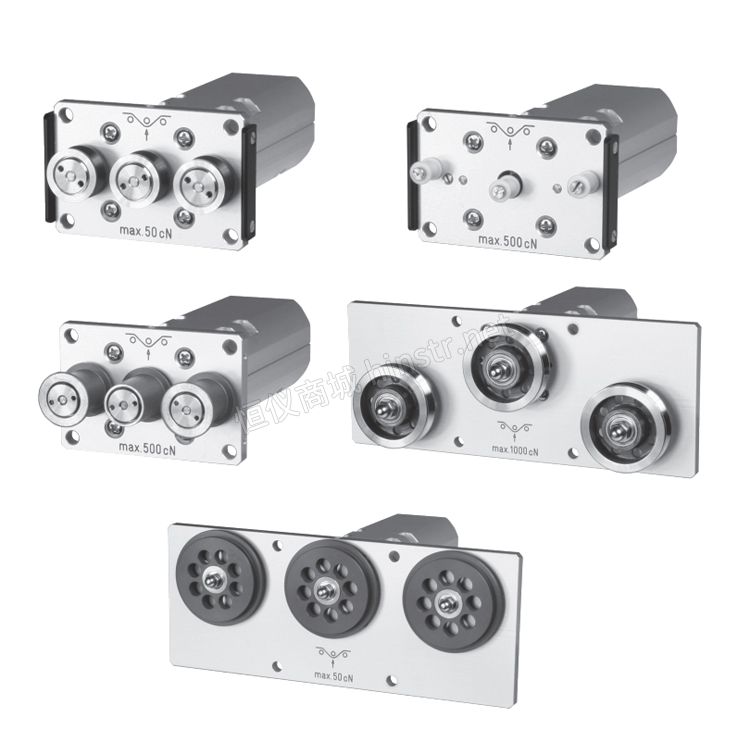

7 種張力范圍，
從 0 - 1000 cN 到 0 - 100.00 daN
固定式電子張力傳感器，適用于直徑達 15 mm 的電線、細繩和電纜等柔性材料，以及寬度達 10 mm 的線性扁平材料

大型硬化導輥可**限度地減少材料偏斜
低成本張力傳感器，安裝快捷方便

德國schmidt張力傳感器(FSH-1000)特殊功能

帶集成測量放大器的張力傳感器 FSH，精度高達 1.5 % FS
裝有滾珠軸承的導輥，
– V 型槽（適用于** 4 mm Ø 的材料）
– U 型槽（適用于 3 至 15 mm Ø 的材料）
– 帶槽（適用于**寬度為 10 mm 的材料）
提供各種輸出信號：
– 模擬：0 – 1 V DC（標準），0 – 10 V DC（可選）
– 數字（可選）：USB、RS-232、Wi-Fi、RS-422 – 參見型號 FSH- 422
– 電流：4 – 20 mA（可選）
在現有機器上輕松安裝， 甚至是之后

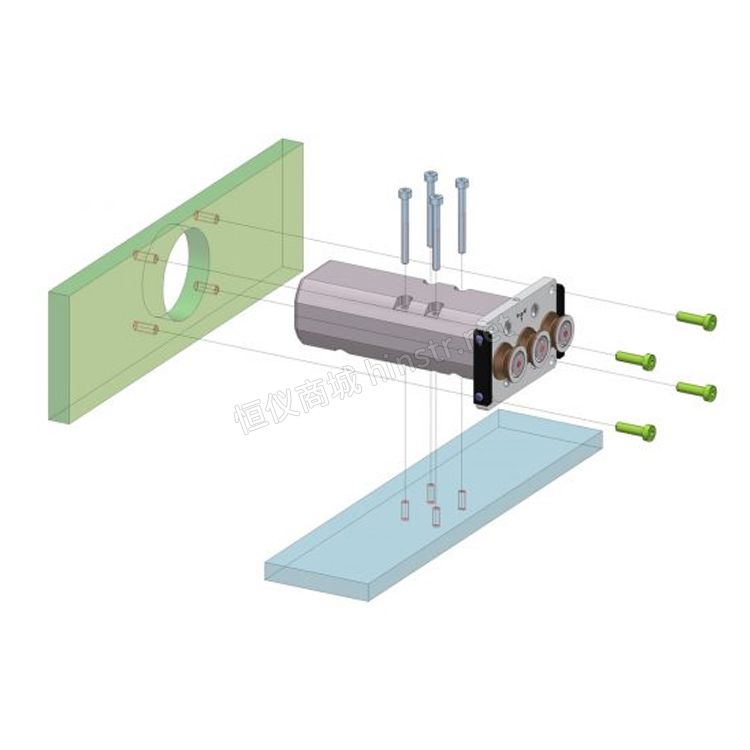

2 安裝可能性：外殼安裝或圓柱孔安裝（安裝開口為 38.5 – 40 mm Ø）——見上圖。
帶數字輸出的傳感器外殼較大，安裝時需要切一個長度為 54 mm 的長孔 R 19
操作員可輕松校準定制材料——需要進行調零和增益校準
測量原理 – 帶有高質量應變片電橋的稱重傳感器
帶機械過載保護的張力傳感器
注意：可應要求提供范圍廣泛的定制設計模型以及修改。有需求請聯系我們！

德國schmidt張力傳感器(FSH-1000)標準功能

帶鋁制外殼的張力傳感器 FSH
所需電源 +15…24 V DC（穩壓）
包含符合 EN 10204 指令 2.1 的證書
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告

德國schmidt張力傳感器(FSH-1000)規格

型號：FSH-1000
張力范圍：0–1000牛
測量頭寬度：150毫米
施密特校準材料：PA：0.30毫米直徑
校準：根據 SCHMIDT 工廠程序
準確性：±1.5 % 滿量程和 ±1 digit % 滿量程或更好
其他校準材料:±3 % 滿量程或更好
過載保護：張力范圍的 100%
測量原理：應變計電橋
測量輥撓度：**限度。0.5 毫米
固有頻率：約 500 Hz，取決于張力范圍
信號處理：模擬（選項：數字）
溫度漂移：小于 ±0.05 % 滿量程/ºC
輸出信號：標準：0 – 1 V DC（模擬）阻抗：≥ 5 kΩ
選項：0 – 10 V DC（模擬）、4 – 20 mA DC（電流）
選項數字：USB (500 Hz)、RS-232 (200 Hz) , RS-422 (200 赫茲) 或 Wi-Fi
阻尼 (fg)：標準：30 Hz（根據要求提供其他值）
溫度范圍：10 – 45 攝氏度
空氣濕度：85 % RH，**。
電源供應：+15…24 V 直流電，**值 21 mA（標準輸出）
代碼 A3：50 mA，代碼 422：50 mA，代碼 232：40 mA
筑屋材料：鋁

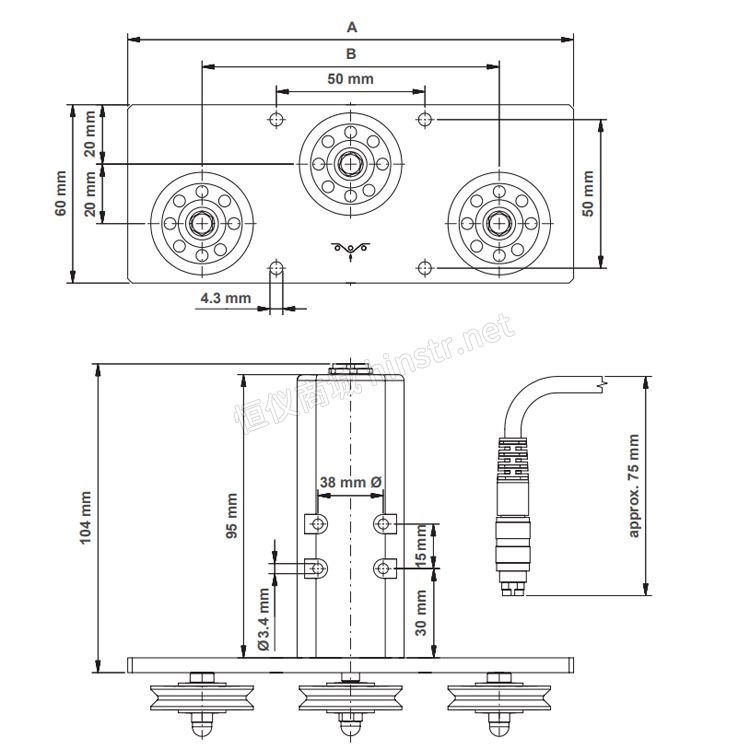

方面：查看尺寸
重量，凈重（毛重）：高達型號 FSH-2000 約。
約420 克（530 克）型號 FSH-5000 和 FSH-10K。
約450 克（600 克）型號 FSH-20K 和更高的張力范圍 490 克（650 克）
