德國schmidt張力傳感器(FSL-200)

產品名稱：schmidt張力傳感器(FSL-200)
品牌：德國schmidt
產地：德國
型號：FSL-200

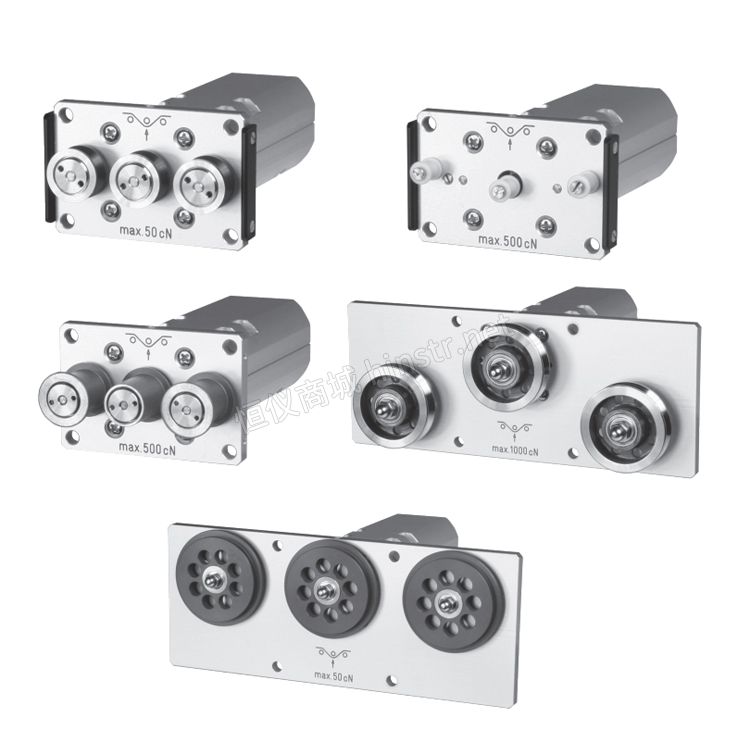

5 種張力范圍，
從 0 - 50 cN 到 0 - 1000 cN
用于測量光纖、碳纖維、技術纖維等敏感材料的固定式電子張力傳感器。

大而平穩的導輥，帶 32 mm 凹槽 Ø，可**限度地減少材料偏斜
低成本張力傳感器，安裝快捷方便

德國schmidt張力傳感器(FSL-200)特殊功能

帶集成測量放大器和 1.5 % FS 高精度的張力傳感器 FSL
大彎曲半徑，通過使用平穩運行的 Ø 32 毫米 V 形槽導向滾輪輕柔地處理敏感材料，安裝滾珠軸承
提供各種輸出信號：
– 模擬：0 – 1 V DC（標準），0 – 10 V DC（可選）
– 數字（可選）：USB、RS-232、Wi-Fi、RS-422 – 參見型號 FSL- 422（FSL-100 及更高版本）
– 電流：4 – 20 mA（可選）
在現有機器上輕松安裝，甚至是之后

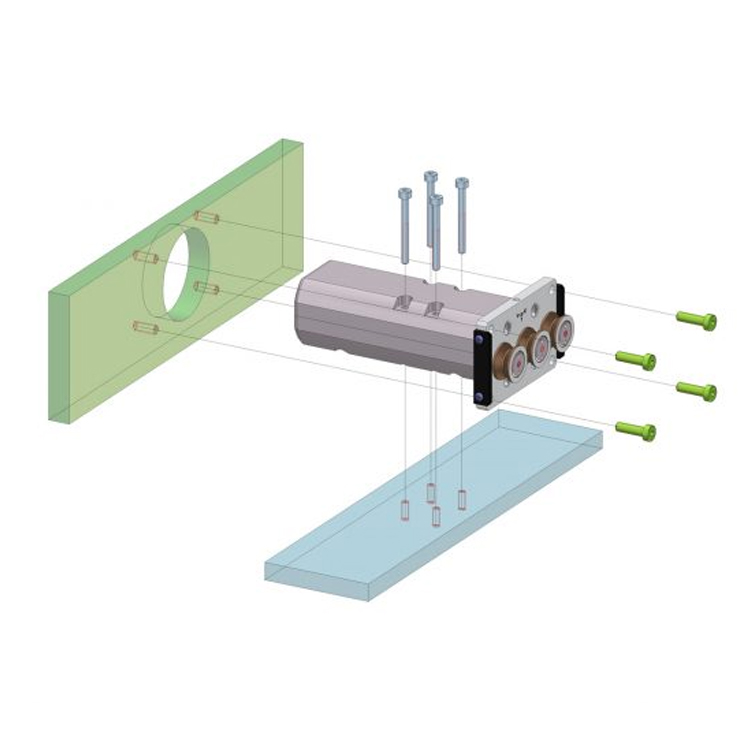

2 安裝可能性：外殼安裝或圓柱孔安裝（安裝開口為 38.5 – 40 mm Ø）——見上圖。
帶數字輸出的傳感器外殼較大，安裝時需要切割長度為 54 mm 的長孔 R 19
操作員可輕松校準定制材料——需要進行調零和增益校準
帶優質應變片電橋
帶機械過載保護的張力傳感器

德國schmidt張力傳感器(FSL-200)標準功能

帶鋁制外殼的張力傳感器 FSL
所需電源 +15…24 V DC（穩壓）
包含符合 EN 10204 指令 2.1 的證書
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告

德國schmidt張力傳感器(FSL-200)規格

型號：FSL-200
張力范圍：0–200牛
測量頭寬度：150毫米
施密特校準材料：PA：0.12 毫米直徑
校準：根據 SCHMIDT 工廠程序
準確性：±1.5 % 滿量程和 ±1 digit % 滿量程或更好
其他校準材料 ±3 % 滿量程或更好
過載保護：張力范圍的 100%
測量原理：應變計電橋
測量輥撓度：**限度。0.5 毫米
固有頻率：約 500 Hz，取決于張力范圍
信號處理：模擬（選項：數字）
溫度漂移：** FSL-200 低于 ±0.2% 滿量程/ºC
FSL-500 低于 ±0.05% 滿量程/ºC
輸出信號：標準：0 – 1 V DC（模擬）阻抗：≥ 5 kΩ
選項：0 – 10 V DC（模擬）、4 – 20 mA DC（電流）
選項數字：USB (500 Hz)、RS-232 (200 Hz) , RS-422 (200 Hz) 或 Wi-Fi
數字輸出信號適用于 FSL-100 及更高版本
阻尼 (fg)：標準：30 Hz（根據要求提供其他值）
溫度范圍：10 – 45 攝氏度
空氣濕度：85 % RH，**。
電源供應：+15…24 V 直流電，**值 21 mA（標準輸出）
代碼 A3：50 mA，代碼 422：50 mA，代碼 232：40 mA
筑屋材料：鋁

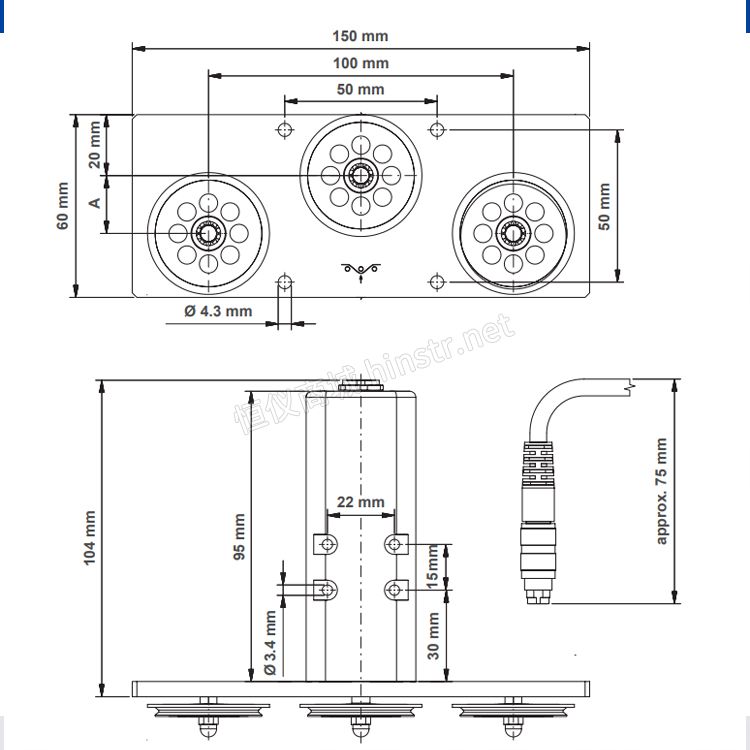

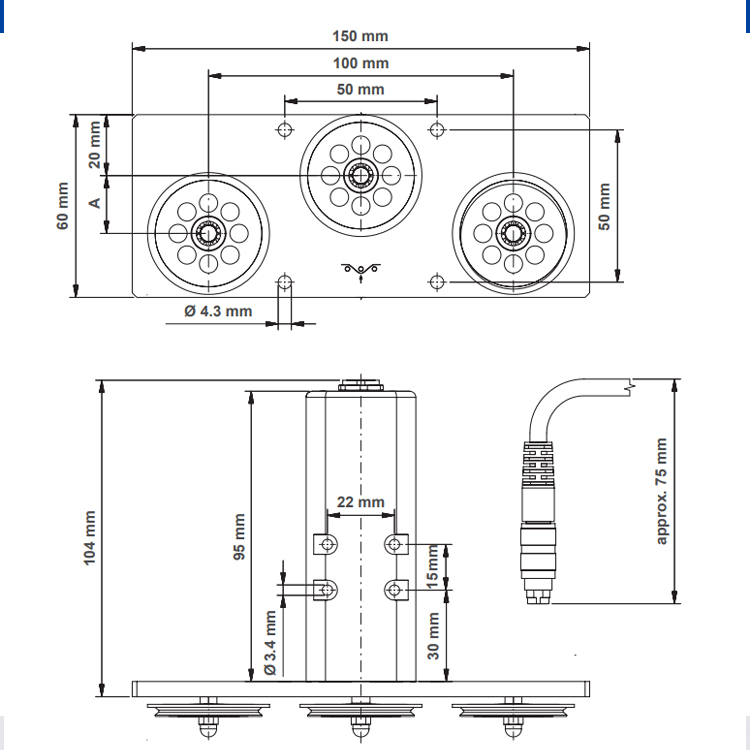

方面：查看尺寸
重量，凈重（毛重）：約 340 克（440 克）
