德國schmidt張力傳感器(SFD-10)

 產品名稱：schmidt張力傳感器(SFD-10)
品牌：德國schmidt
產地：德國
型號：SFD-10

6 種張力范圍，
從 0 - 10 N 到 0 - 500 N
用于測量走線、光纖、電纜、繩索、細帶和箔片的張力
用于安裝在現有偏轉點的單輥張力傳感器

德國schmidt張力傳感器(SFD-10)特殊功能

不帶放大器的張力傳感器 SFD，輸出信號 mV/V
安裝在現有偏轉滑輪上的傳感器；入射角和出射角必須保持不變

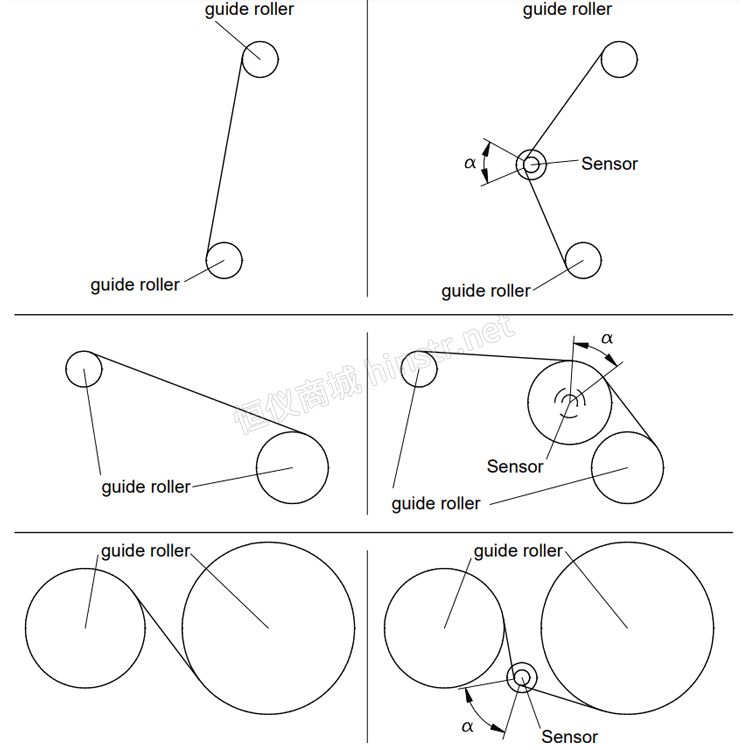

具有 20 – 180 度包角的現有滾輪可用作傳感器的測量點
直接、軸向力傳遞

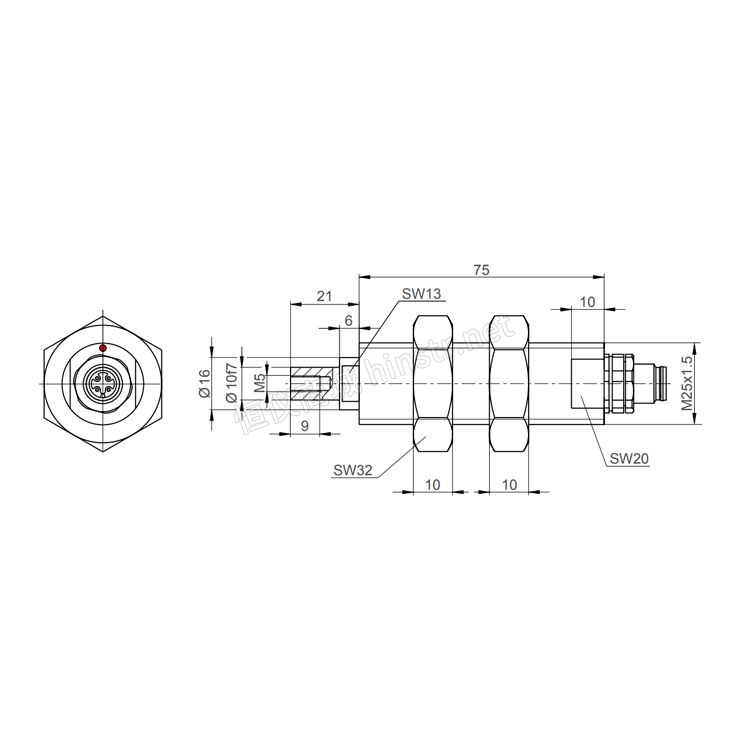

帶鎖緊螺母的 M25 x 2.5 螺紋外殼允許在偏差點輕松安裝和簡單對齊
使用兩個 32 號安裝螺絲扳手可逐步調節軸向安裝深度，從而實現導輪的精確定位
**10次過載保護 2000牛頓
輕松安裝 SCHMIDT 滾輪或客戶提供的滾輪，請將您的要求發送給我們！
IP 54（防塵防水）保護
可根據要求提供用于爆炸性區域的特殊設計

標準功能

所需電源 + 10 V DC 穩壓

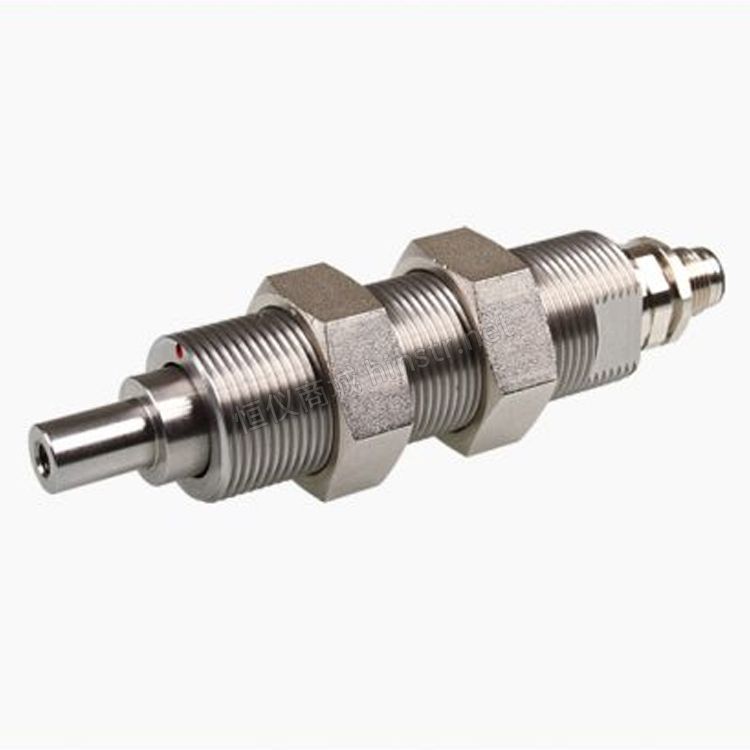

堅固的不銹鋼外殼
具有高機械剛性的傳感器

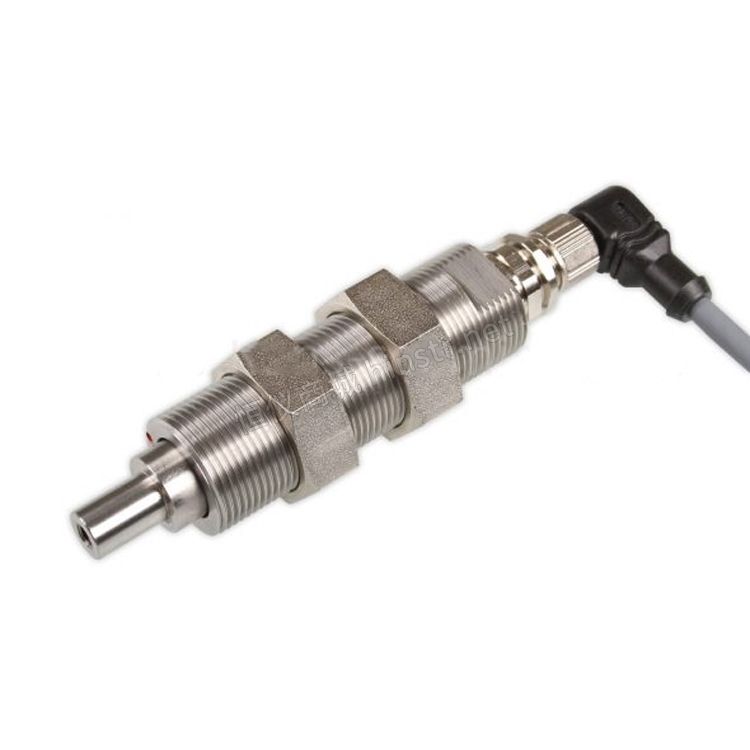

隨附 5 m 屏蔽電纜，兩端開口（可提供可選長度）
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告（僅可與顯示器組合使用）

德國schmidt張力傳感器(SFD-10)規格

型號：SFD-10
標稱負載：10牛
測量范圍：10 bis 500 N – 標稱負載
準確性：0.5 % FS（滿刻度）
**限度。施加力：額定負載的 160 %，之后的過載保護
超載：額定負載的 10 倍，**值 2000 N（取決于測量范圍）
軸上的橫向力：**限度。100 % 標稱負載
軸偏轉：< 0.5 毫米
測量原理：應變計電橋
輸出信號：1毫伏/伏
**限度。電源供應：10 伏直流電
連接線：    5米
電橋電阻：350 歐姆
知識產權代碼：防護等級 54
溫度范圍：-10…+70°C
住房：不銹鋼
重量，凈重（毛重）：約 400 g (700 g) 包括 5 m 電纜
