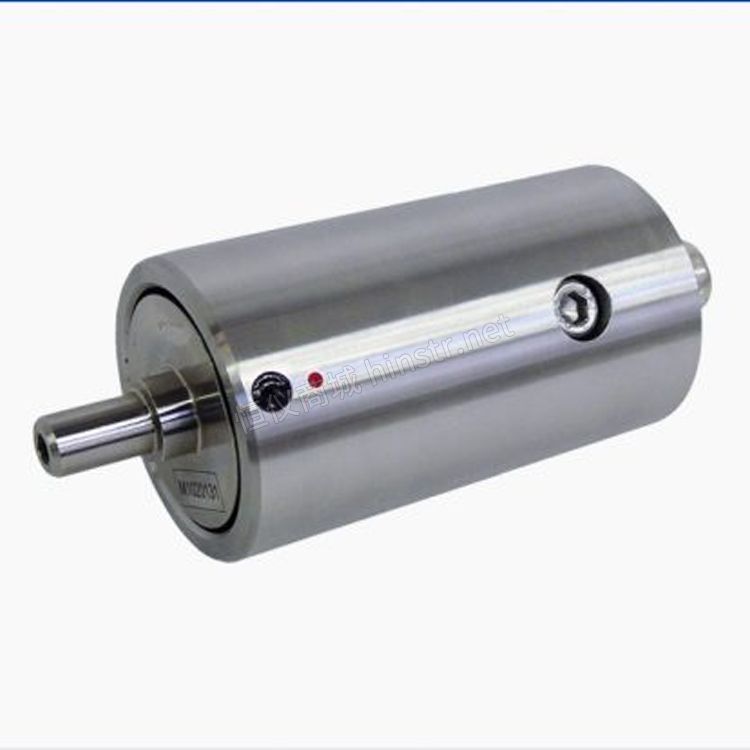

德國schmidt張力傳感器(SFZ-50)

產品名稱：schmidt張力傳感器(SFZ-50)
品牌：德國schmidt
產地：德國
型號：SFZ-50

8 個張力范圍，
從 0 - 10 N 到 0 - 2000 N

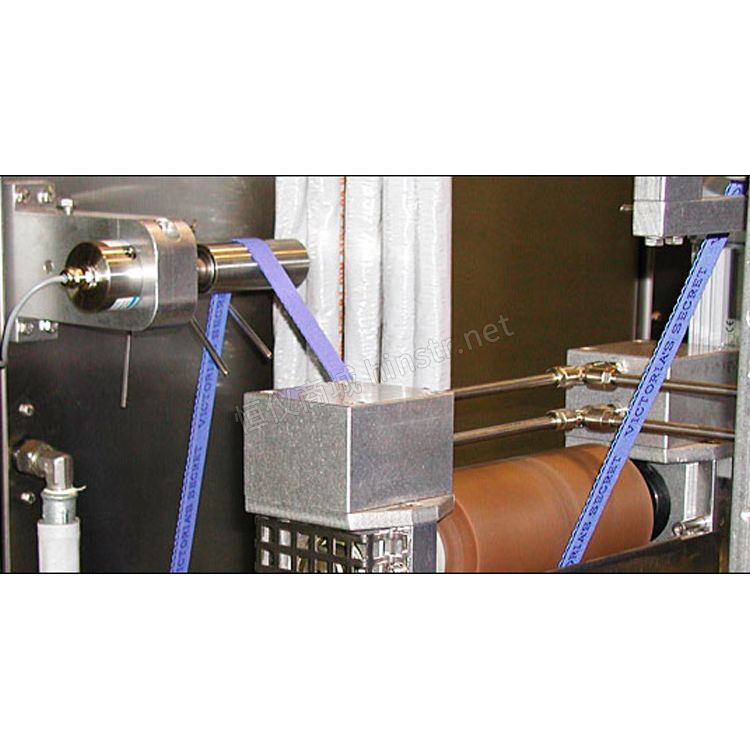

用于測量走線、光纖、電纜、繩索、細帶和箔片的張力
用于安裝在現有偏轉輪上的單輥張力傳感器

德國schmidt張力傳感器(SFZ-50)特殊功能

張力傳感器 SFZ 無放大器，輸出信號 mV/V
安裝在現有偏轉滑輪上的傳感器；盡管入射角和出射角必須保持不變

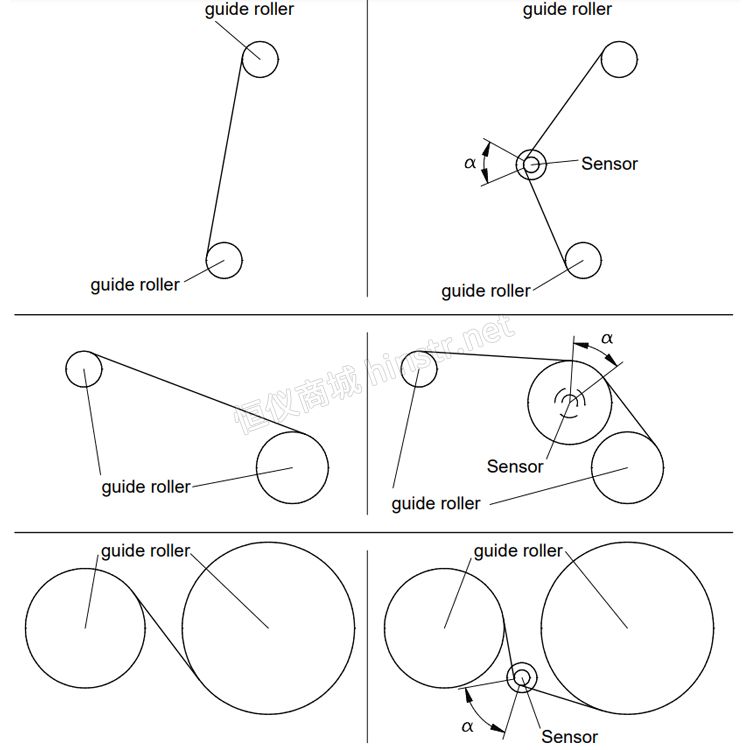

具有 20 – 180 度包角的現有滾輪可用作傳感器的測量點
直接施加軸向力

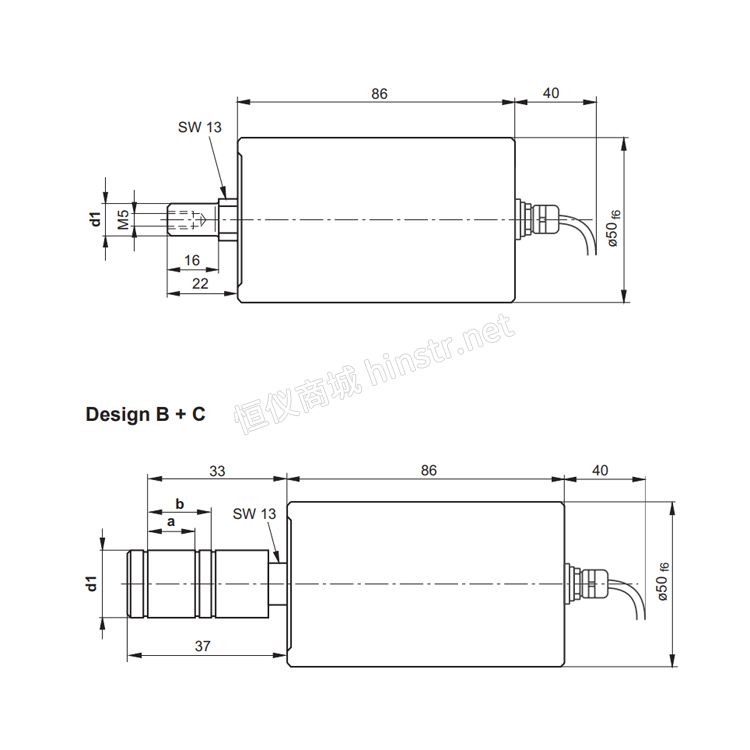

使用鉆孔 (Ø 50 mm) 可逐步調節的軸向安裝深度，可根據材料路徑準確定位滾筒
高過載保護（** 10 倍標稱力，但** 3200 N）
輕松安裝客戶提供或 SCHMIDT 提供的滾輪。向我們發送您的請求！
IP 67（防塵防水）保護，可選 IP 54
可選擇不同的夾緊裝置

德國schmidt張力傳感器(SFZ-50)標準功能

所需電源 10 V DC 穩壓
堅固的不銹鋼外殼
具有高機械剛性的傳感器
隨附 5 m 屏蔽電纜，兩端開口（可提供可選長度）
可選：符合 EN 10204 的檢驗證書 3.1 和校準報告（僅可與顯示器組合使用）

德國schmidt張力傳感器(SFZ-50)規格

型號：SFD-50
標稱負載：50牛
張力范圍：10 至 2000 N – 標稱負載
準確性：0.5 % 標稱負載
**限度。施加力：額定負載的 160 %，之后的過載保護
超載：額定負載的 10 倍，**值 3200 N（取決于測量范圍）
軸上的橫向力：**限度。100 % 標稱負載
軸偏轉：約 0.5 毫米
測量原理：應變計電橋
輸出信號：5 – 20 N：1 mV/V
從 50 N：1.5 mV/V
**限度。電源供應：10 伏直流電
連接線：5米
電橋電阻：700 歐姆
知識產權代碼：IP67（IP 54 可選）
溫度范圍：-10…+70°C
住房：不銹鋼
重量，凈重（毛重）：約 1100 克（1600 克）包括 5 m 電纜
