MINI-MAX螺栓應力測試儀美國DAKOTA達高特

 產品名稱：螺栓應力測試儀
品牌：DAKOTA達高特
產地：美國
型號：MINI-MAX

MINI-MAX螺栓應力測試儀美國DAKOTA達高特的介紹：

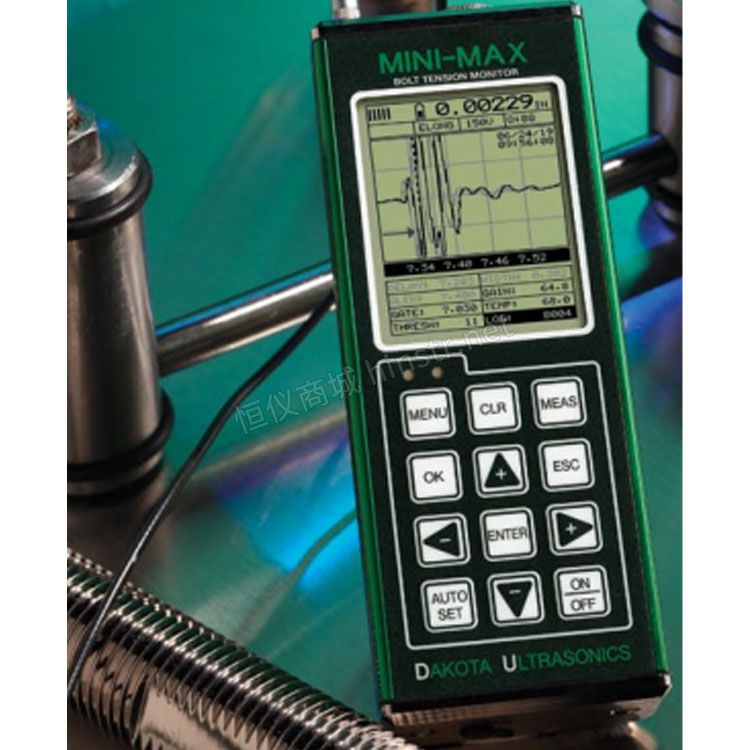

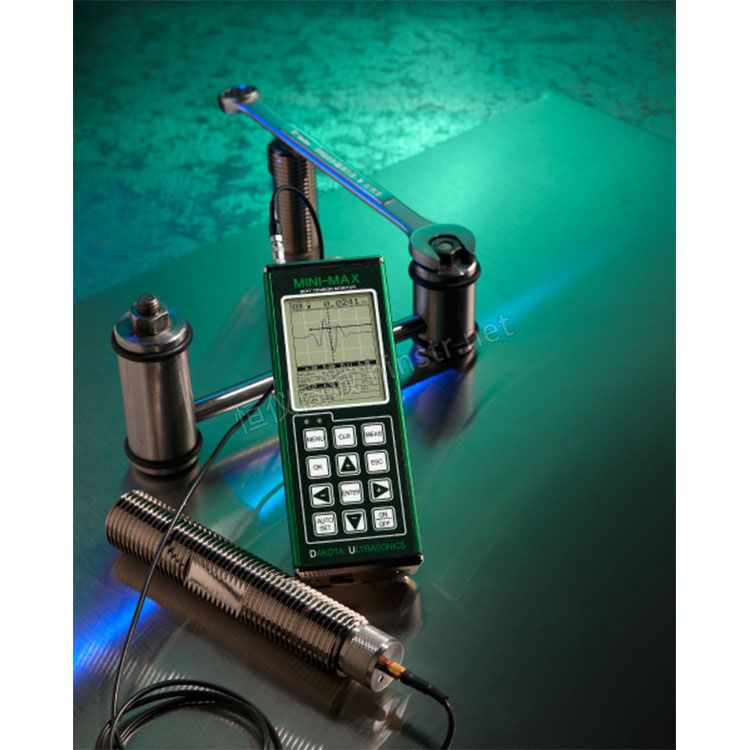

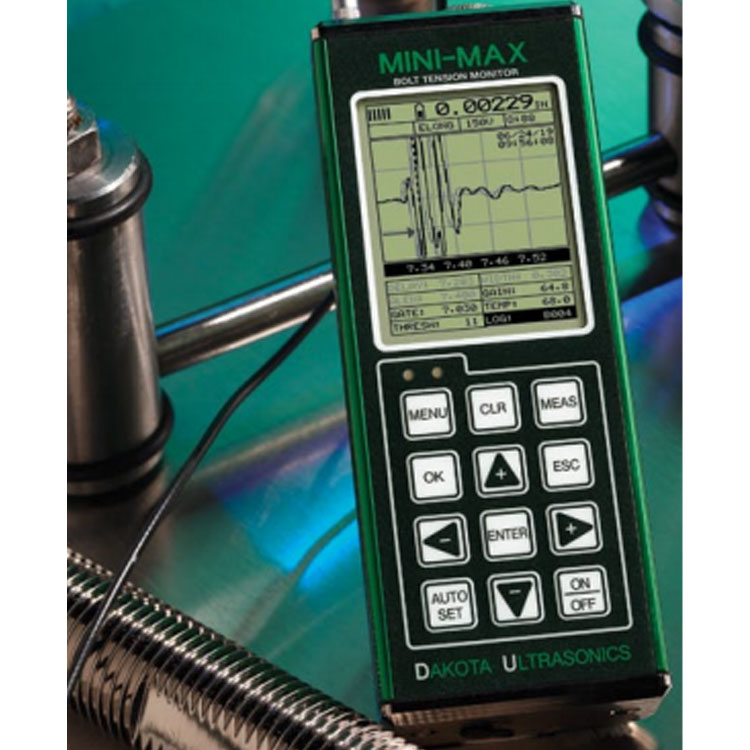

MINI-MAX v2.0 超聲波螺栓張力監測儀定義了測量通過擰緊螺紋緊固件產生的實際伸長率的**新技術。MINI-MAX 可以非常準確地測量長度從 1/2 英寸到 50 英尺的幾乎任何材料的緊固件的伸長率。


MINI-MAX螺栓應力測試儀美國DAKOTA特點：
可以測量從 1/2" 到 50 英尺 (15.24 m) 的螺栓。
系統零自動校準。
內置負載校準工具包。
廣泛的材料類型和校準。
可選 200 伏方波脈沖發生器（100、150、200 伏）。
可變傳感器阻尼（50、75、100、300、600 和 1500 歐姆），用于 1-10 MHz 傳感器。
110 dB 的大增益范圍。
可變數字化儀可提高分辨率和穩定性。
溫度補償。
用于公差的 Hi/Lo 警報限制。
測量量——時間（納秒）、伸長率、載荷、應力和百分比應變。

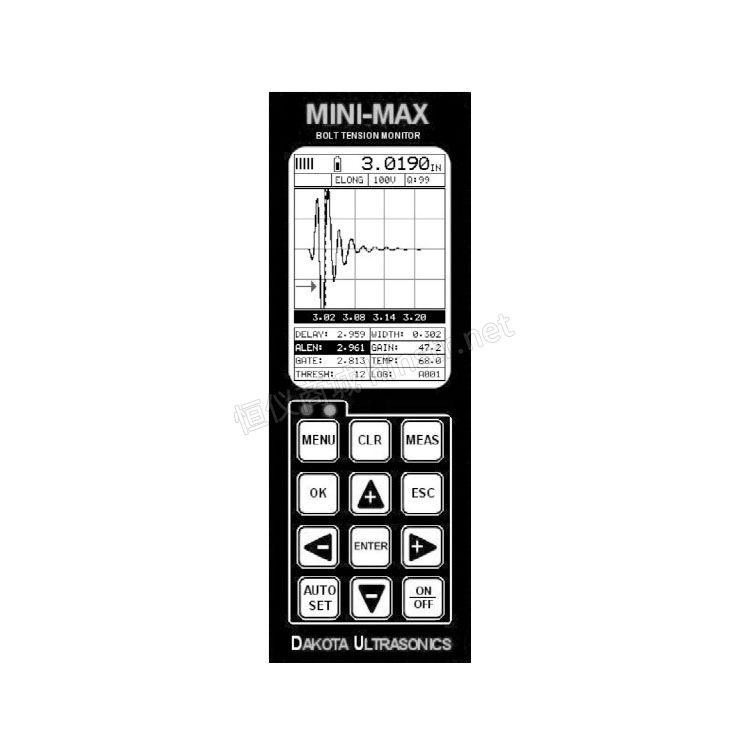

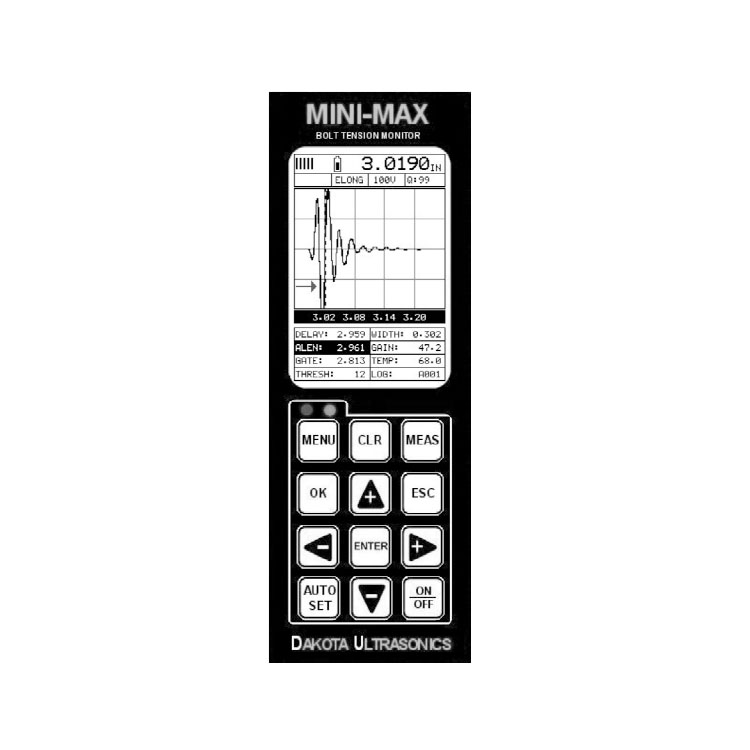

顯示選項 - 射頻、整流、帶限制條的大數字。
顯示分辨率 – 1/8 英寸 VGA 240 x 160 像素。
自動設置功能自動優化檢測并調整顯示。
設置：64 個自定義用戶定義設置；用戶也可以編輯出廠設置。
自動設置：自動執行每個螺栓的檢測、范圍和顯示設置過程。
警報限制：可調節的高/低容差，帶有可視 LED 和聲音蜂鳴器。
現場校準：矢量或回歸校正曲線，使用負載和應力提高精度。


MINI-MAX螺栓應力測試儀美國DAKOTA達高特的參數：
尺寸：寬度（2.5 英寸/63.5 毫米）
高度（6.5 英寸/165 毫米）
深度（1.24 英寸/31.5 毫米）
重量：13.5 盎司（含電池）。
鍵盤：帶有 十二個觸鍵的薄膜開關板。
工作溫度：14 至 140F（-10C 至 60C）
外殼：擠壓鋁制主體，帶鍍鎳鋁制端蓋（墊圈密封）。
環境：符合 IP65 要求。


測量
單位：英制 (in)、公制 (mm) 或時間 (μs)。華氏度或攝氏度。
速度：0.0492 至 0.5510 英寸/微秒（1250–13995 米/秒）。
測量模式：脈沖回波 (PE)。
測量范圍：1 到 999.999 英寸（2540 厘米），取決于材料類型和稠度。
檢測：過零。
分辨率：+/- 0.00001 英寸（0.0001 毫米）。
校準：自動、固定、單點或兩點零校準選項。
數量：時間——納秒。
伸長率——長度變化（英寸/毫米）。
負載 – 施加的力負載（磅 KIP 或兆帕 MPa）。
應力 - 施加的單位面積應力的力（英寸/英寸或毫米/毫米）。
% 應變 – 伸長率與有效長度的比率。
螺栓材料：從預設或自定義列表中選擇類型。
重復性條形圖：
條形圖表示測量的穩定性。


中文內容來自機器翻譯，內容僅供參考，實際內容可參考原廠介紹或以合同為準。
英文原文：

The MINI-MAX v2.0 Ultrasonic Bolt Tension Monitor defines the state of the art in the measurement of the actual elongation produced by tightening a threaded fastener. MINI-MAX can measure the elongation very accurately in fasteners of virtually any material from 1/2 inch to 50 feet in length.


FEATURES：
Setups:
64 custom user defined setups; factory setups can also be edited by the user.
Auto Set:
Automates the detection, scope, and display setting process for each individual bolt.
Alarm Limits:
Adjustable Hi/Low tolerances with visual LED’s and audible beeper.
Field Calibration:
Vector or Regression correction curve for increased accuracy using Load & Stress.

Can measure bolts from 1/2″ up to 50 ft. (15.24 m).
Auto calibration for system zero.
Built in load calibration toolkit.
Wide range of material types and calibrations.
Selectable 200 volt square wave pulser (100, 150, 200 volts).
Variable transducer damping (50, 75, 100, 300, 600 & 1500 ohms), for use with 1-10 MHz transducers.
Large 110 dB gain range.
Variable digitizer for improved resolution and stability.
Temperature compensated.
Hi/Lo alarm limit used for for tolerances.
Measurement quanities – Time (nanoseconds), Elongation, Load, Stress, and Percent Strain.
Display Options – RF, Rectified, Large Digits with Limits Bar.
Display Resolution – 1/8″ VGA 240 x 160 pixels.
The Auto Set feature automatically optimizes detection and adjusts display.


Specifications：
PHYSICAL：
Size:
Width (2.5in/63.5 mm)
Height (6.5 in/165 mm)
Depth (1.24 in/31.5 mm)
Weight:
13.5 ounces (with batteries).
Keyboard:
Membrane switch pad with
twelve tactile keys.
Operating Temperature:
14 to 140F (-10C to 60C)
Case:
Extruded aluminum body with nickel-plated aluminum end caps (gasket sealed).
Environmental:  Meets IP65 requirements.

MEASURING：
Units:
English (in), Metric (mm), or Time (μs). Farenheit or Centigrade.
Velocity:
0.0492 to .5510 in/μs (1250– 13995 m/s).
Measurement Modes:
Pulse-Echo (P-E).
Measurement Range:
1 to 999.999 in (2540 cm), dependent on material type and consistency.
Detection:
Zero Crossing.
Resolution:
+/- 0.00001 in (0.0001 mm).
Calibration:
Automatic, Fixed, Single or Two-Point zero calibration options.
Quantities:
Time – Nanoseconds.
Elongation – Change in length (inches/millimeters).
Load – Force load applied (pounds KIP, or megapascals MPa).
Stress – Force for unit area stress applied (inches per inch or millimeters per millimeter).
%Strain – Ratio of elongation to effective length.
Bolt Materials:
Select types from a preset or custom list.
Repeatability Bar Graph:
Bar graph indicates stability of measurement.
