產品介紹
產品名稱:潛水型DIVE水下超聲波測厚儀
品牌:CYGNUS信固
產地:英國
型號:DIVE
英國CYGNUS信固潛水型DIVE水下超聲波測厚儀介紹:

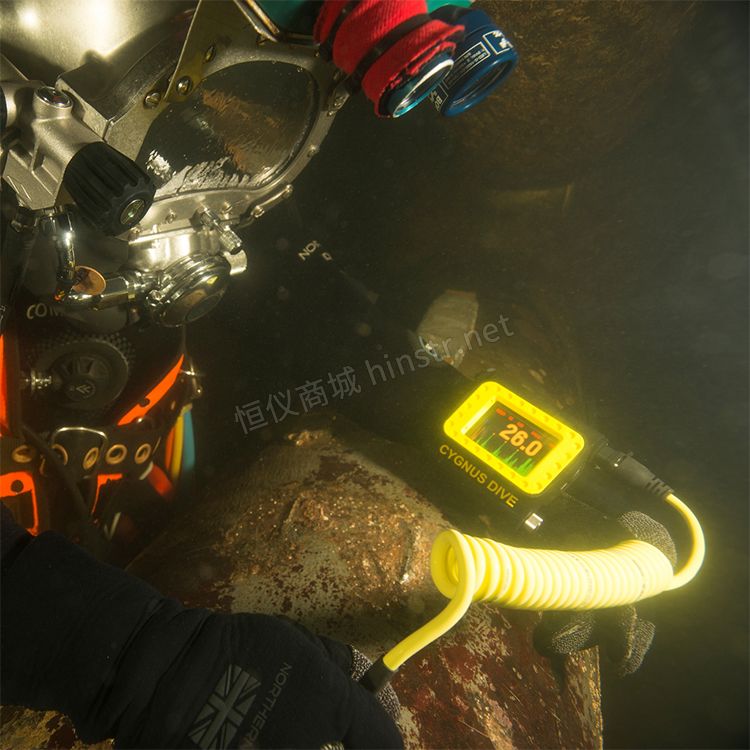

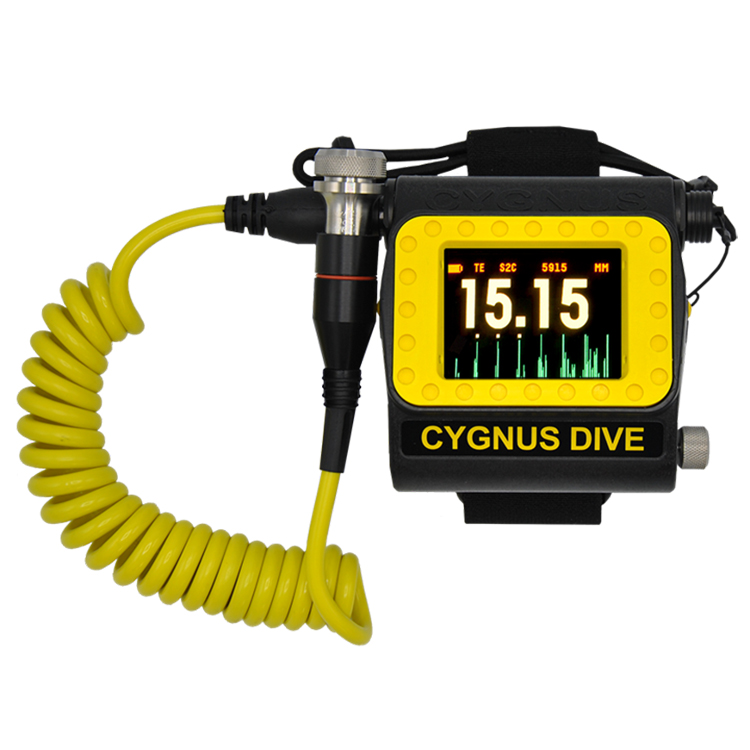

- 信固腕式超聲波測厚儀DIVE是為專業的潛水者量身定制的。在進行水下測厚時,潛水者將測厚儀固定在手腕上,另一只手可以完全解放出來。在配備了亮色AMOLED顯示屏之后,即使在能見度低的地方,潛水者和照相機都方便地能從各個角度觀察。即使在水下300米,它都能易于操作,精準地讀數。信固潛水型測厚儀配備單晶探頭,可以穿透厚達20mm(Deep-Coat模式下)的腐蝕和涂層厚度。在單波模式下,新引入的雙晶探頭方便在沒有保護涂層情況下的基體測厚。該測厚儀的應用領域包括前后表面腐蝕嚴重的金屬材料,如生鐵和錨鏈。
- 信固潛水型測厚儀DIVE的操作非常簡便,只有兩個按鈕,一只手就可以簡單快速地操作導航菜單。
- 新版CygLink v4軟件對于記錄和顯示測量數據的記錄和儲存方式提供了多種選擇。
英國CYGNUS信固潛水型DIVE水下超聲波測厚儀特點:
- 手腕佩戴,單手即可操作,完全解放另一只手
- 亮色AMOLED大顯示屏,在能見度很低的水下,顯示清晰可見
- 配備A掃描,用于測厚的驗證
- 只要設置Auto-Log選項,無需按鈕即可自動傳輸數據,A掃描可存多達5000條數據
- 無需去除涂層(**厚20mm),多重波保證測量的準確性
- 多重波模式即可錯誤自檢,以確保顯示的厚度結果真實、可靠
- Deep Coat模式下,可穿透20mm涂層進行測厚
- 配備雙晶探頭,用于單重波模式測厚
- 潛水型測厚儀探頭連線為長達一米的卷線,有雙層的絕緣保護層
- 經測試,可承受深達300米的水下壓力
- 可充電型鋰電池續航時間長達11小時
水上視頻監控Video Overlay
- 當在水下進行檢測時,厚度的測量和校準可以在水上的屏幕顯示:
- 顯示校準設置,可判斷儀器是否在待測材質上進行檢測
- 通過監控屏幕表面展示,視頻可存儲
- 實時檢測信息可顯示在屏幕的任意位置
- 測量數據可以疊加到復合PAL 或者NTSC視頻信號上
頭盔顯示器HelmetView

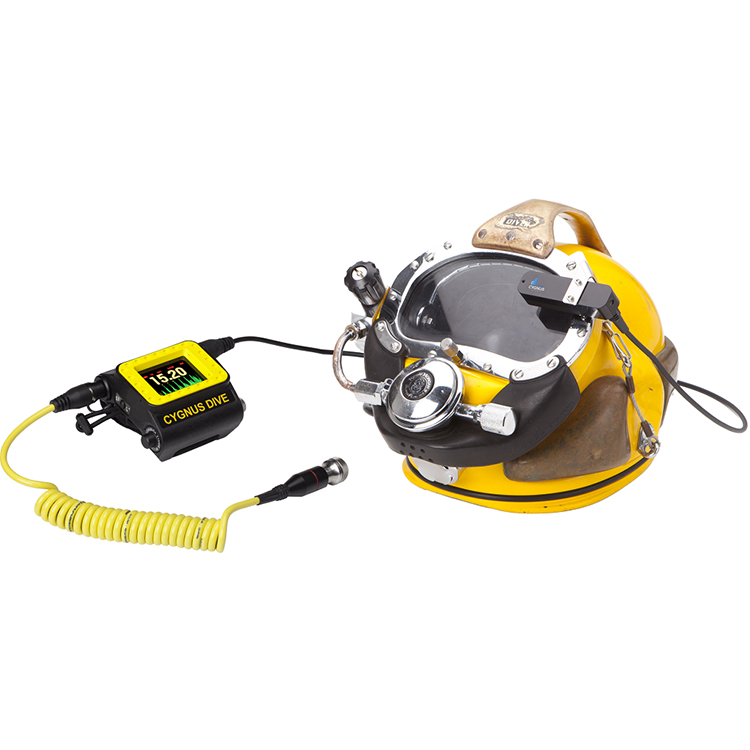

- 通常潛水者們會遇到在黑暗或者光線受限的水體里測厚的情況,于是信固的頭盔式顯示器HelmetView就應需而生。
- 一個小的顯示器可以用螺絲安裝在潛水者的潛水頭盔前端的透視鏡上方,而電線可以插在信固潛水型測厚儀的頂端數據接口上。
- 這樣,測量的厚度值就可以清晰的顯現在潛水者的眼前,即使潛水者看不清頭盔外的東西。
- 厚度值會通過一個OLED 顯示屏清晰的顯示,亮度可通過DIVE測厚儀上的菜單調節。
數據錄入選項
- 信固潛水型可以在其內部閃存中存儲高達5000條測量點的厚度記錄。
自動數據錄入
- 儀器的錄入功能可以將穩定的厚度讀數自動存儲下來,不需要按任何數據錄入的按鈕。
A掃描圖表
- 在存儲厚度值時,其相應的A掃描圖表也會被自動保存。
報告
- 錄入的數據可以通過DIVELINK 軟件從儀器上傳輸到電腦里,并且可以輸出文本或者導出為EXCEL格式的文件。
分組
- 數據分組可以通過在DIVE的簡易菜單中創建一個新分組的方法來實現。
媒體
- DIVE的實際操作,請觀看信固官網潛下型測厚儀的相關視頻。
潛水型DIVE水下超聲波測厚儀英國CYGNUS信固應用:
- 橋梁的維護和安全檢測
- 碼頭、船塢閘門、防洪堤,打樁系統等金屬測厚和磨損檢查
- 海上平臺和船只的金屬厚度和腐蝕檢測
- 管道和儲罐在安全腐蝕監控
- 船級社檢查
潛水型DIVE水下超聲波測厚儀英國CYGNUS信固參數:
顯示
2.8” 1/4 VGA AMOLED顯示屏(像素320 x 240)
大字體顯示(讀數高度15mm ),任意角度都清晰可見
A掃描顯示,帶自動X坐標
電量,信號強度,探頭型號,聲速
測量模式、單位
電池
單個3.6V 鋰離子8.2 W 電池
低電量警示消息
測量模式
多重回波(三次后壁回波),使用零度單晶探頭
自動忽略表面涂層,并且只檢測金屬基材厚度
單次回波(**次后壁回波),使用雙晶探頭
較厚涂層
在多層回波模式下,可以容許穿透達20mm厚的涂層
探頭
單晶探頭 :
2.25 MHz 13 mm (標準) S2C
2.25 MHz 19 mm S2D
3.5 MHz 13 mm S3C
5.0 MHz 6 mm S5C
雙晶探頭:
2.0 MHz 13 mm x2 (生鐵等) T2C
5.0 MHz 8 mm x2 (標準) T5B
探頭線
雙層外防護層材質為PU,顏色為黃色,方便水下定位。卷線方便使用。用FischerS105 系列接口。
測量范圍
單晶探頭,多重回波(穿過涂層)
2.25 MHz = 3.0 ~ 250 mm
3.5 MHz = 2.0 ~ 150 mm
5.0 MHz = 1.0 ~ 50 mm
雙晶探頭,單重回波
5.0 MHz = 1.5 ~ 50 mm, 鋼材中
2.0 MHz = 2.5 ~ 150 mm, 鋼材中
測量分辨率
多重回波 單晶探頭 - 0.1 mm 或 0.05 mm
單回波 雙晶探頭 - 0.1 mm 或 0.01 mm
測量單位
毫米或英寸
探頭校零
所有類型探頭都全自動校零
V聲程修正
所有雙晶探頭自動V聲程修正
速度范圍
2000 -9000 m/s, 1 m/s SETPS中
脈沖器
雙通道 70V尖峰脈沖
接收器/放大器
10 MHz帶寬, 120 dB范圍, 自動 TCG, 60 MHz 測量時基
數據記錄
單手操作自動穩定存儲數據,可儲存多達5000多條測試數據,包括640條A掃描數據
數據輸出
表面連接為RS-485單配對,半雙工
電腦軟件
CygLink v4 允許遠程傳輸數據并觀察A掃描圖,可生成PDF格式的報告,有數據圖線及統計分析,適用于 Windows 7 和Windows 8

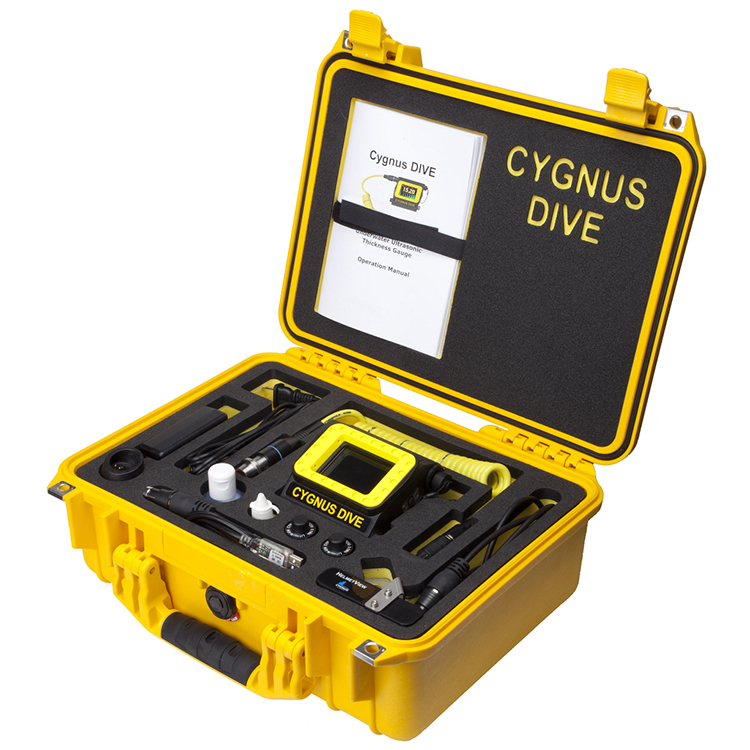

套件內容:
信固潛水測厚儀主機,兩塊可充電電池,充電器,多重回波探頭(通過涂層,2.25 MHz 13 mm),操作手冊,探頭薄膜,薄膜鑰匙,測試塊,薄膜耦合劑
-
